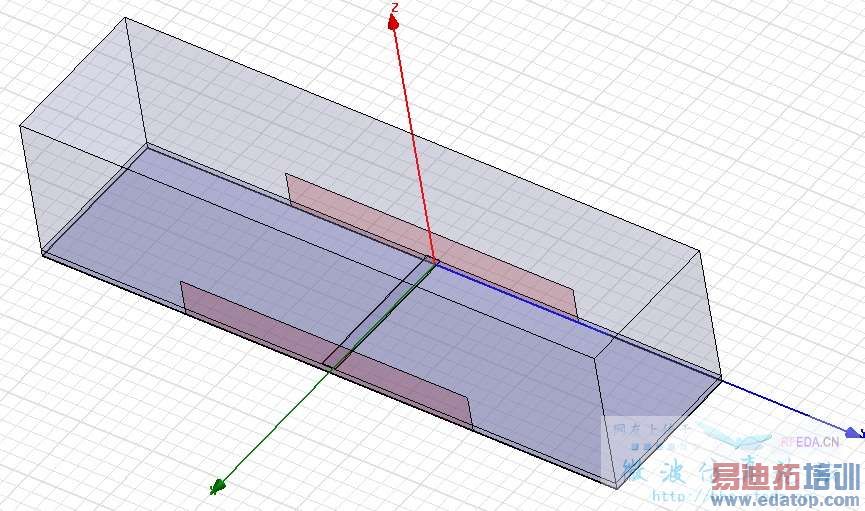

fullbook中给出的waveport例子是微带线端口在盒壁上,可以加waveport,如图
请问如果不采用lumped_port,当微带线在盒子内部时该如果加wave_port? 如图

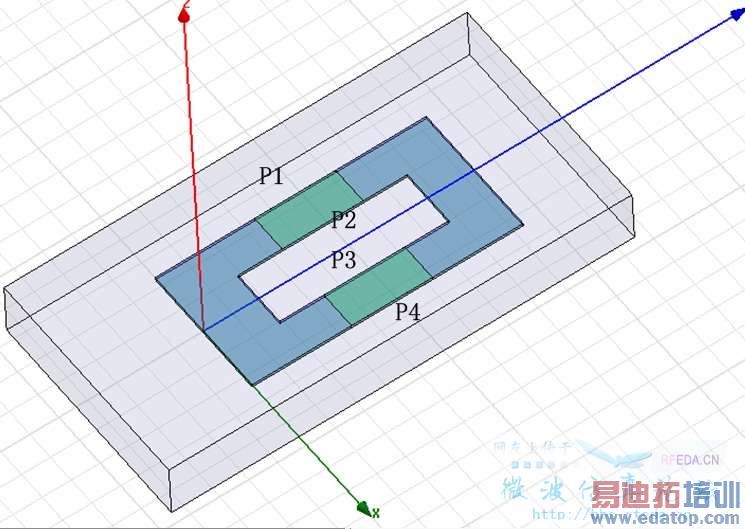

如上图,PCB在盒子内部,想在P1、P2、P3、P4位置加wave_port,请问该如何设置?(因为wave_port要求port的一边没有场存在)
先谢谢各位了!
请问如果不采用lumped_port,当微带线在盒子内部时该如果加wave_port? 如图
如上图,PCB在盒子内部,想在P1、P2、P3、P4位置加wave_port,请问该如何设置?(因为wave_port要求port的一边没有场存在)
先谢谢各位了!
那个大盒子材料和边界是什么?
waveport是不能设在内部的
内部的端口何必非要用waveport端口呢?没必要舍近求远吧

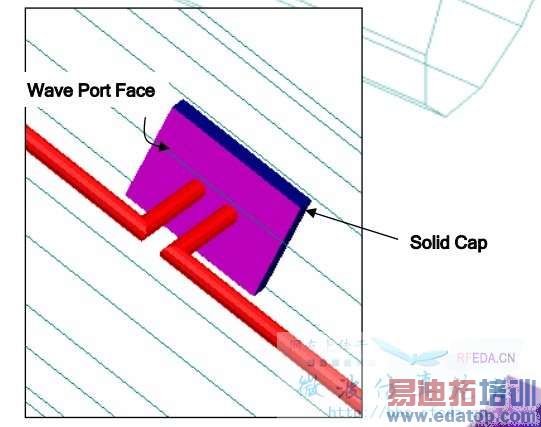

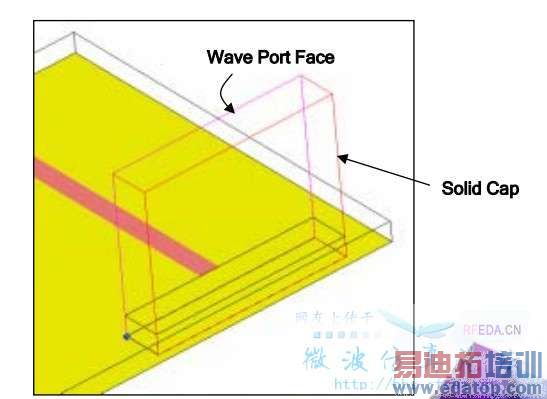

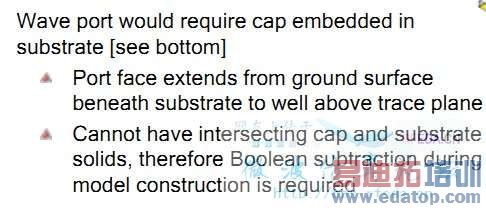

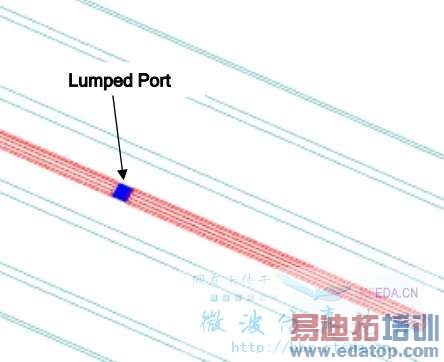

当然内部用waveport端口也是可以的,你可以看看下面四幅图,
特别是通过偶极子天线这个对比,应该能解决你的问题。
那外部靠盒壁的port用waveport,内部port用lumpedport,这么混合着仿真有问题么?
看来内部还是用lumpedport好,外部靠盒壁的port用waveport,内部port用lumpedport,这么混合着仿真有问题么?
