Hspice手册仿真不了 HCI BIT

手册上的例子仿真不了，P917页，设置simmode=1，做DC和AC分析，输出不同老化时间的结果都和pre-stress的结果一样，没有发生退化，不知道为什么?是我的仿真过程错了，使用的hspice版本为2010.12，在论坛中下载的，还是我的软件有问题?以下是原代码
代码1：MOSRA DCAC TEST-0.sp 设置simmode=0只做pre-stress simulation用于生成mosra dcac test-0.radeg0文件，供post-simulation使用

* MOSRA DC/AC TEST
vdd 1 0 -2 ac=1
mp1 1 2 0 0 p1 l=0.1u w=10u ad=5p pd=6u as=5p ps=6u
vgs 2 0 -2
.model p1 pmos level=49 version=4.5
.model p1_ra mosra level=1
+tit0 = 5e-8 titfd = 7.5e-10 tittd = 1.45e-20
+tn = 0.25
.appendmodel p1_ra mosra p1 pmos
.mosra reltotaltime='10*365*24*60*60' lin=11 simmode=0
.tran .1ps 400ps
.dc vdd 0 -1.2 -0.1
.ac dec 1 1e5 1e9
.options post
.end

----------------------------------------
代码2：MOSRA DCAC TEST.sp 根据代码1的输出mosra dcac test-0.radeg0，设置simmode=1，进行post-simulation，同时做DC分析和AC分析，以得到每个老化时间点的退化结果。但是在这里输出的每个老化时间点DC和AC分析的结果都和Pre-stress的一样，没有发生退化效应?不知道为什么?
* MOSRA DC/AC TEST
.option radegfile ='mosra dcac test-0.radeg0'
vdd 1 0 -2 ac=1
mp1 1 2 0 0 p1 l=0.1u w=10u ad=5p pd=6u as=5p ps=6u
vgs 2 0 -2
.model p1 pmos level=49 version=4.5
.model p1_ra mosra level=1

.appendmodel p1_ra mosra p1 pmos
.mosra reltotaltime='10*365*24*60*60' lin=11 simmode=1
.dc vdd 0 -1.2 -0.1
.ac dec 1 1e5 1e9
.options post
.print dc i(vdd)
.end

CadenceIC615可以仿，前提是工厂提供mode

    cadence IC615 如何 SIM ?

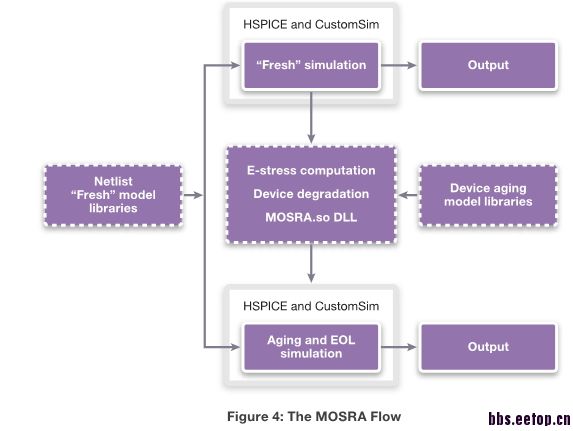

HSPICE FLOW
有人跑過可靠度嗎?
