一个关于反馈的问题（拉扎维习题）

小编。不就是一个同向比例放大器嘛?

自己顶
急求解，我觉得答案不对，但是我初学对自己没有足够信心。哪位大侠花个两三分钟帮忙看一下，先谢了。

大家水平差不多的，先说说你的解法吧

Taking into the loading effect:
Open loop gain: A_ol=A0*(R1+R2)/(r0+R1+R2)
Close loop gain: A_cl＝A_ol/(1+A_ol*(R2/(R1+R2)))
                           =(A0*(R1+R2)/(r0+R1+R2))/(1+A0*(R2/(r0+R1+R2)))
Output impedance: ((R1+R2)//ro)/(1+A_ol*(R2/(R1+R2))),
                           具体是啥自己推导一下吧！
------------
刚才最后一个公式忘乘了beta，现在改过来了。和后面learningforever给出的结果一样。
learningforeve的推导过程很清楚，建议参考。

看来是答案有问题，多谢goodsilicon

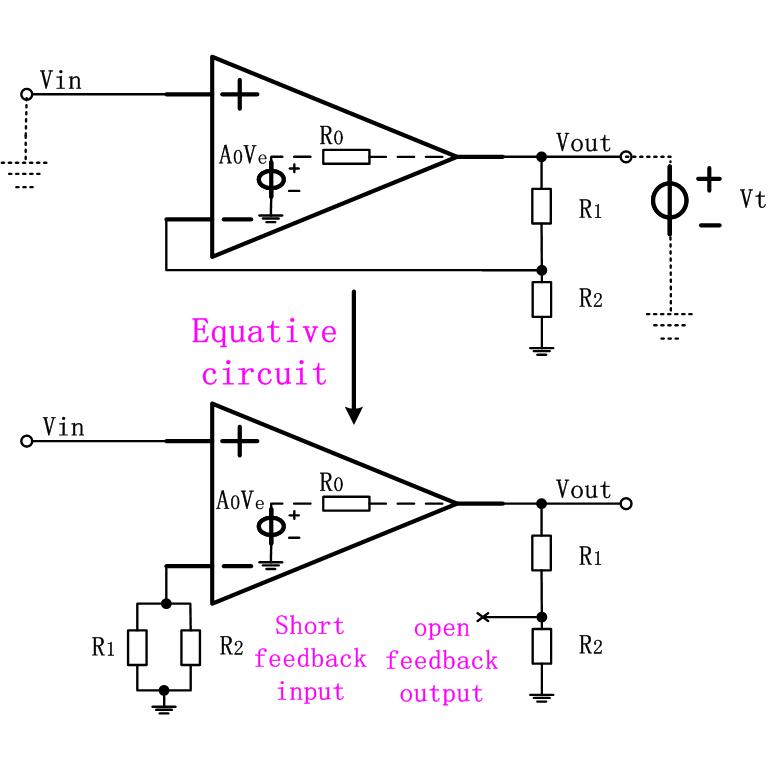

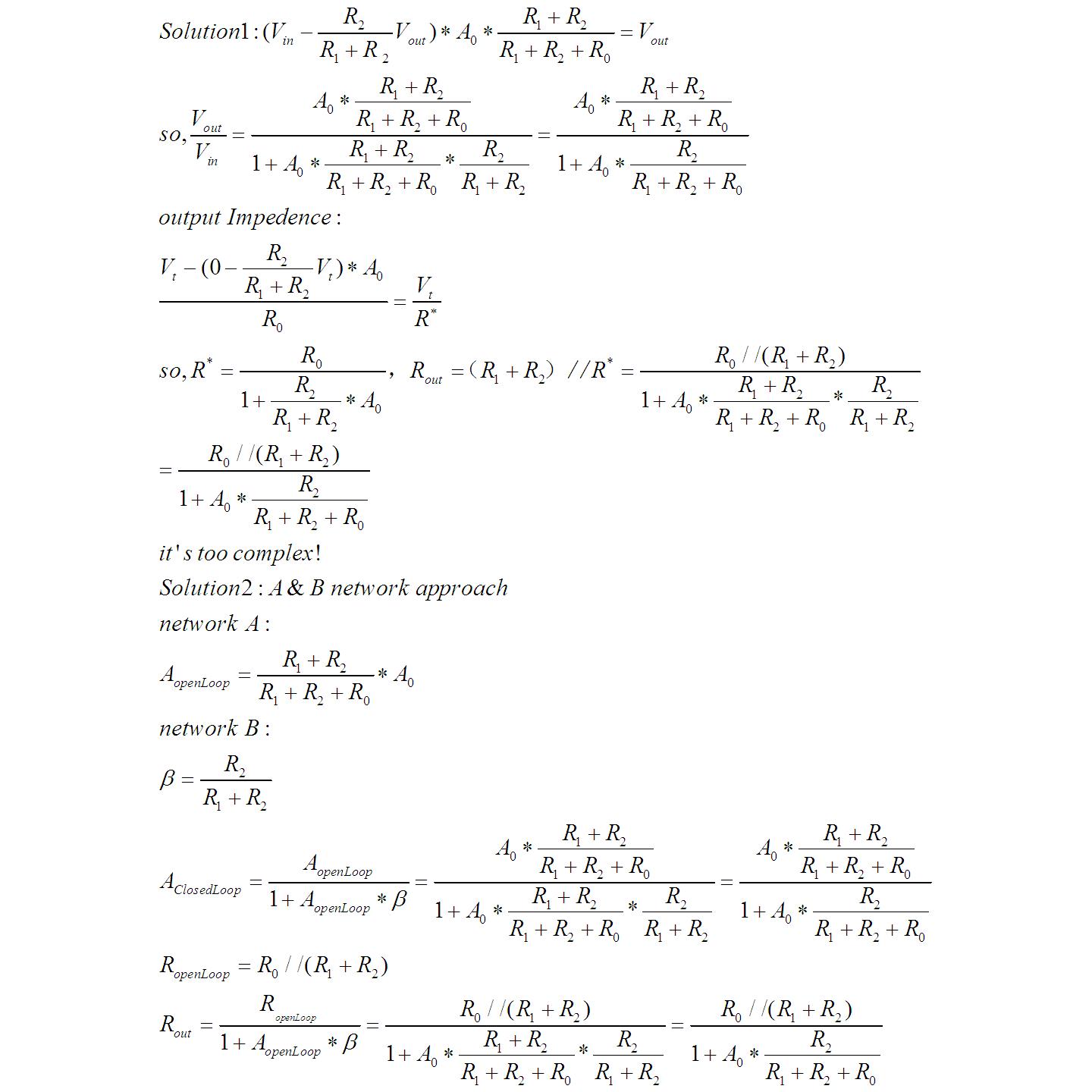

尽管已经纠正了，我这里回个详细的！供参考！

上传效果怎么这么差呀！我做的时候都好好的。

Very good！

上传效果怎么这么差呀！我做的时候都好好的

楼上的那位的精神实在是值得敬佩，。但是这个其实是可以用观察法看出来的。
并联-串联负反馈 对于输出阻抗的影响为：减小到原来值的1/(1+beta*A),增益減小到原來的1/(1+beta*A)。
beta 為電壓反饋係數。正如goodsilicon 所示

很对的，观看了

关键是这个A不是原来的A0了，而是考虑了loading effect之后的open loop gain.
所以learningforever的解法是很好的。观察也只能是按照他的第二种方法观察出来。
anyway，很好！

上传效果怎么这么差呀！我做的时候都好好的

更加肯定了那个老外手写的该死的答案是错的

人非圣贤，孰能无过?
君子之过，如日月之蚀，人皆见之，及其更也，人皆仰之。

学习学习 啊

上传效果怎么这么差呀！我做的时候都好好的

    是“串联---并联”（也叫电压-----电压）而不是“并联---串联”
因为反馈输入端是并接在放大的输出
而反馈的输出串接在反馈的输入端的

这个问题跟答案不一样
我推导了几天
果然在坛子上被证实
老外写错了

仔细看看！

学习 学习

学习了 学习了 这个反馈还是很重要的

没钱了啊，但还是谢谢小编

    我现在才看到这个帖子，我想问一下，这种解法是参考的什么资料，可不可以提供一下。我之前一直为TIA型的反馈计算而烦恼，按照反馈理论，在TIA中（或者是电压并联负反馈中，下图第一个），反馈系数beta应该是有量纲的，但是闭环增益是一个电压增益（无量纲），所以不能直接用Aclose=1/beta。
，

xieixexie

这个问题不错，学习学习
