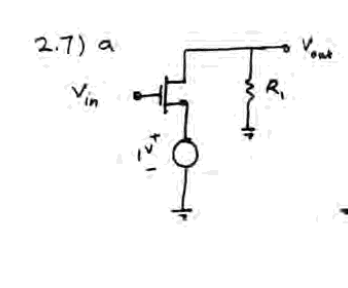

请教一个拉扎维那本书课后习题问题！

你把源漏两端反过来看就明白了。

    那也应该是vin-vout>0.7才对呀！

把接1V的看成漏就行了吧

    那Vgs是多少呢?

Vout在管子关断状态下不是0么?

你好，因为Vgs=Vin-Vout；Vgs>Vth=0.7V的时候，管子开启。当Vin<0.7V的时候，管子截止，此时Vout=0V;当Vin=0.7V时，Vgs=Vth=0.7V.此时根据电流计算公式I=0,当Vin>0.7V时，电流开始增加，随之Vout也开始增加，此时按照公式计算发现Vgs仍然大于0.7V.

    多谢啦！明白了，没想到Vout的初始电压是0V。

咳咳，Razavi第二章的有些题需要注意理解一般MOS的源端是对称的，那个是源那个是漏是由电压高低决定的，在某个电压扫描过程中，源漏是可以互换的。

    恩,谢谢！

这下都明白了

对于平面MOS管，电路中管子的源漏本来就不应该根据符号判定，而应该根据电流方向确定。所以，把源漏看对就应该明白了。
