请教　PSRR仿真的问题

100HZ以下怎么这么差?接错了吧?

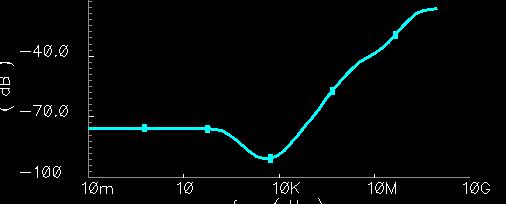

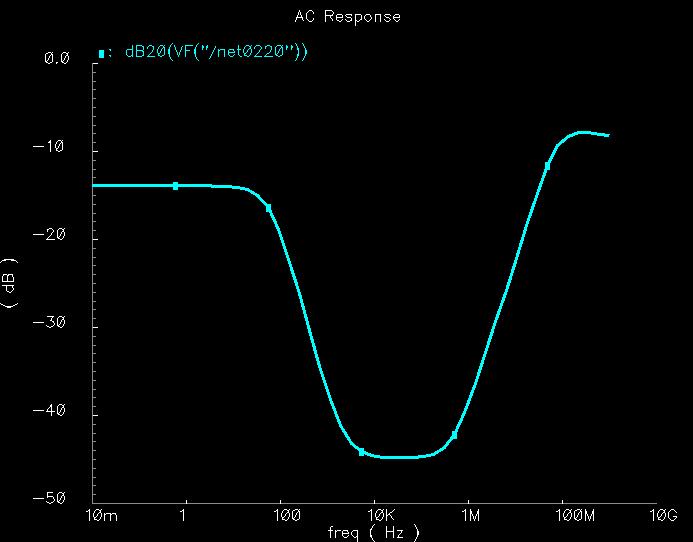

我在Results-Direct Plot- AC 20DB　然后查看运放的输出端（不是点运放的反馈端吧?）

现在究竟是模拟的天下还是数字的天下。

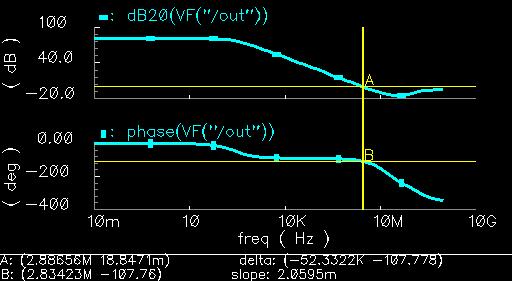

运放增益为80DB　相位107°

大家看下

大家看下

大家看下

运放挺好的啊，你想问什么呢?

请问PSRR够吗?
因为PSRR是随频率变化的
一般怎么样看PSRR是不是达到要求?
谢谢

大家看下　谢谢

大家看下

PSRR 主要是针对电源的低频噪音, 因为电源总是有稳压电容相配, 噪音主要是低频. PSRR是个高通特性, 至于说拐点在哪里, 各个公司要求不一, 经验是10K到100K, 抑制比达到-40dB以上就可以了. 因为, 一般芯片上会有个最差的PSRR模块, 例如Bandgap, 主要应该提升它的PSRR.

视乎够了
看具体应用吧
就普遍指标而言还可以

路过，赚个积分

你的PSRR仿真性能很好啊！基本上在低频领域关注100KHz以下的PSRR，看样子你的运放设计的不错啊

16# gongxuwhu 视具体要求而定. 如果是 LDO， 1K时候的PSRR要有75dB。

你电源的AC信号给的频率是多少呢?

如果这是一个LDO, 图应该是在重载下仿的
如此高的PSRR性能，能做到这么平坦的裕度曲线，而且带宽还这么高
本人倒是对你的单极点环路架构十分感兴趣

学习学习！

你的电源上什么频率的噪声最大就关心那个频率的PSRR

学习拉

来学习PSRR的
