Bicmos中的三极管的版图问题

录入：edatop.com 阅读：

小弟没有接触过Bicmos工艺，最近参考他人芯片时发现里面的三极管连接有些奇怪，不知道该如何分析管子类型

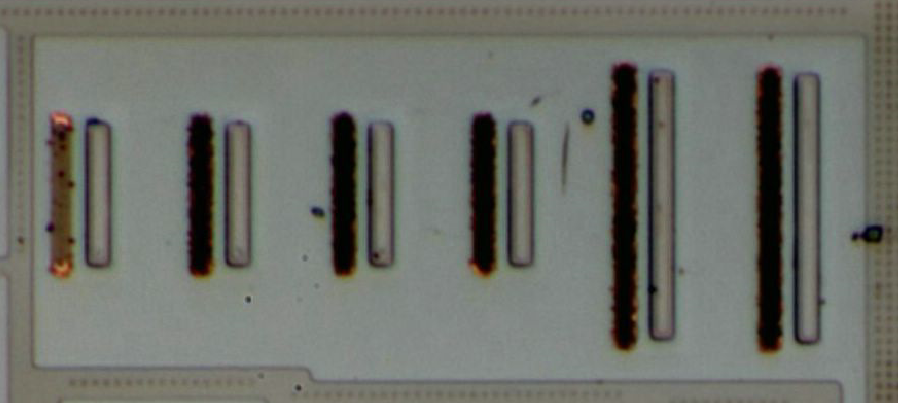

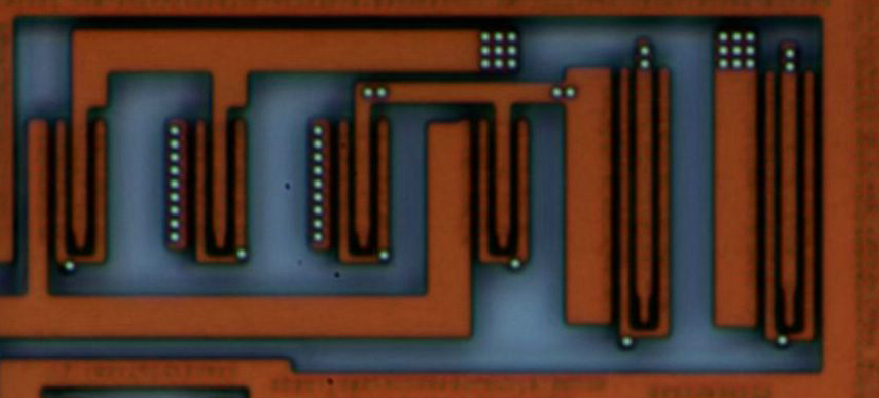

下面是管子的截图

加载中...

我推测颜色较浅的是由于掺杂浓度较低，是NPN；另外的颜色深的是PNP，但是按照这样的推测的话感觉管子的电气连接有些奇怪，不知道是不是开始的分析就错了，还望各位大大不吝赐教！

自己顶！
