关于LC滤波器滤波问题，这么诡异呢

lc滤波器如图所示
[attach]451999[/attach]
算出转折频率应该是10khz吧，到10Mhz肯定能衰减到0了啊。但是我加了一个10khz以上的三角波的话，在输出端总是含有一个频率是10khz左右的正弦波存在，而且没有衰减，请问这是为什么呢?按照傅里叶变换的话，三角波所含的正弦分量应该频率应该和三角波的频率是相同的，如果正弦波的频率很高的情况下，输出信号应该会衰减，但为什么我把三角波频率加到10Mhz的时候，输出总是有一个10khz的正弦波存在，而且无论三角波频率加到多少，都会存在10khz左右的正弦波。这是问什么呢?
按照理论，这么高频率的三角波应该已经被滤掉了啊
下面是我的hspice仿真信号及结果
.global gnd
c1  nout1 gnd  220e-6            ****C12***
l1  nin nout1 1e-6               ****L2***
v1 nin gnd pulse 0 10mv 0 0.005u 0.005u 0 0.01u
.tran 1n 100u
.probe v(*) i(*)
.end

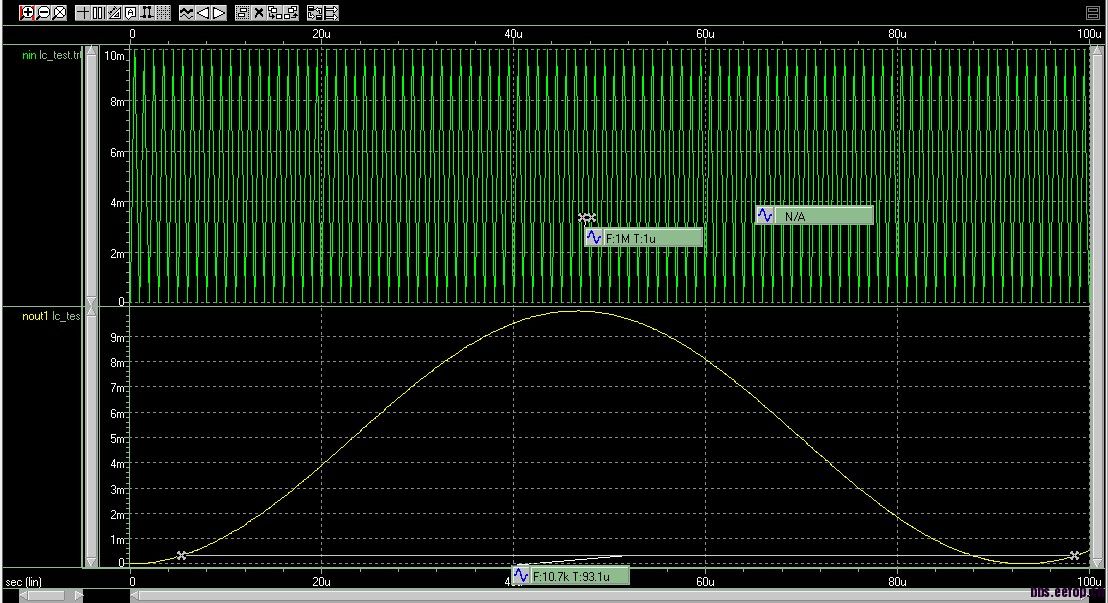

在1mhz情况下
.global gnd
c1  nout1 gnd  220e-6            ****C12***
l1  nin nout1 1e-6               ****L2***
v1 nin gnd pulse 0 10mv 0 0.5u 0.5u 0 1u
.tran 1n 100u
.probe v(*) i(*)
.end

按电路理论上来说，应该是在10k处增益无穷大，谐振点。
按理想情况，输入信号在10k处应该没有功率，不过那是要无穷长时间后的结果，所以你这结果应该还算开始的瞬态。

    劳驾问一下，LZ这是用什么软件仿的呢?

hspice啊

xiexie
