求助拉扎维（razavi）反馈(feedback)习题

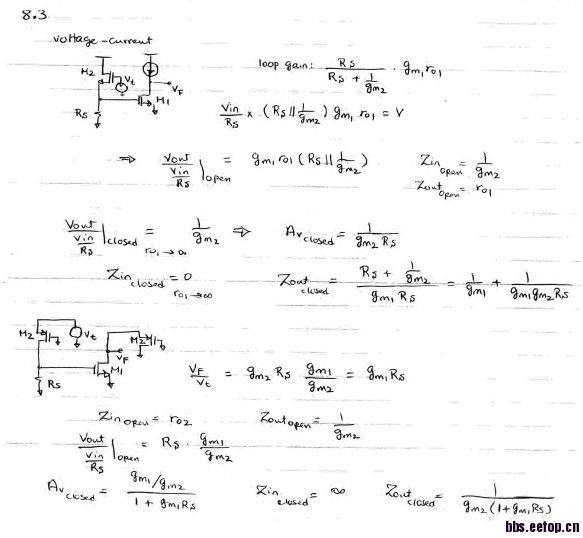

解答如下

其中环路增益没问题
但是Vout/vin为什么那种求法?
输入输出电阻怎么求出来的
小信号模型?（感觉不像）
怎么近似的

关注

把 Vin/Rs 看成电流输入 其实环路的增益是V/I  因为电压-电流反馈。

关注

关注

    输出端没有负载，反馈是电压---电流型
或者说是电流源代替负载，电流源引入的负载为无穷大，这样理解?
输入端VIn接电阻Rs产生输入电流?
输入电阻为什么是1/gm2 ?而不是Rs//(1/gm2)?

   电压---电流型反馈 必须是输入是电流，输出是电压。所以这个例子里有个Iin=Vin/Rs（诺顿等效），Iin就是等效的输入电流。对于输入电阻，我想你是对的。可能他做了简化，开路情况下，假设输入的电流Iin全部流入电路，这样Rs就远远大于1/gm2。 所以 (1/gm2)||(Rs)约等于1/gm2。

    感谢回复，差不多弄懂了
另外还有两个地方有点模糊，明天贴出来

dou wang le

借地提问，他答案里 c和d 图的里共栅极是不是的增益是不是都算作gm*r0而不是1+gm*r0的?

    共栅极的增益本来就是gm *ro啊
gm*ro好像是本征增益

   1.输入端做了诺顿等效   2.作者把Rs看作电源内阻，你注意看图，Zin指向的是MOS管的源极，而不包括Rs。所以这里谈不上近似，输入电阻就是1/gm2.

    如果把Rs看做电源内阻那么就能解释得通了

拉扎维写得太简略了点，不仅如此，闭环增益Av_close遗漏了负号，b图的输入阻抗Zin也求错了（其余都对），遗漏负号的原因是断环法求得的环路增益并不等于AF，而是等于-AF。而电压电流负反馈Zin=∞则是荒唐的，拉的图可以求Av_close，Zout，但不适用Zin，因为Rs不在环路内。直观地分析b图，设一个增量dv加在Rs右节点，引起增量ids1=dv*gm1，它等于ids2的减量，即等效该电流从M2 d极流向s极，所以Zin=dv/(dv*gm1)=1/gm1，这些电路可以用节点法求解，诸位都会，我就不说了，只说一下反馈法求Zin，
考虑负载的拆环，得到拉的图（去掉Rs），可以写出
        开环增益 A_open=-ro2*gm1/gm2  Ω
        反馈系数 F=-gm2  S
        Zin_open=ro2
        ∴Zin_close=Zin_open/(1+A_open*F)=ro2/(1+ro2*gm1)=1/gm1        (∵ro2→∞)

这里还有237页的习题解答，也有点不懂

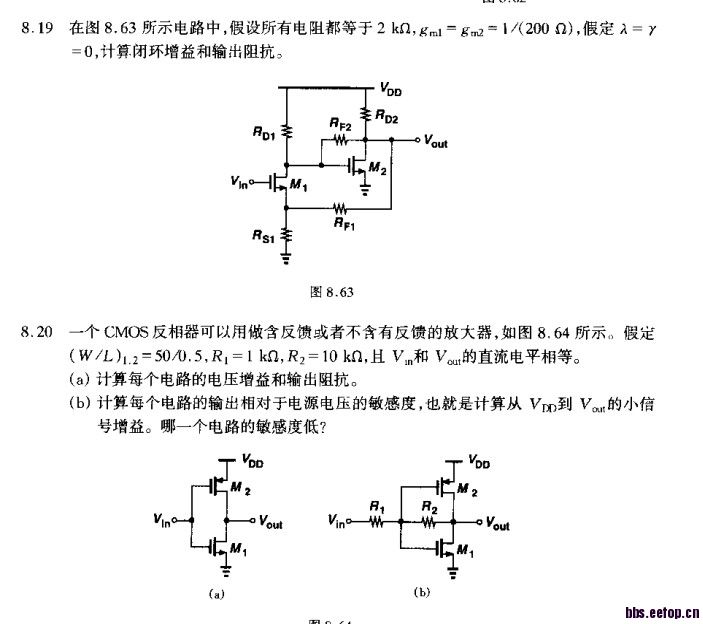

习题：

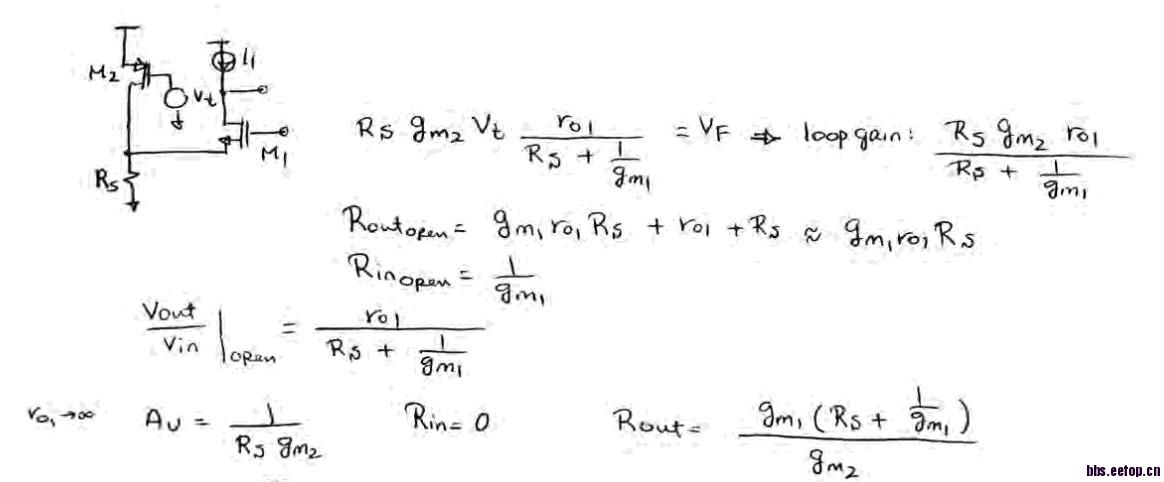

其解答如下：


疑问如下：
1、19题中，跟20题b中化简后，都属于V-I反馈，而采用的解答方法不同?
2、在19题中求一级的输出电阻时候，考虑了二级的影响，而我们以前考虑的都是分开的，在什么情况下药考虑二级对一级的影响，或一级对二级的影响?
3、在才用相同方法解答的过程中，结果却不一样，或没有类似的答案结构
