我的运放在低频时的相频特性曲线是反相的，对吗？急需解决。
录入：edatop.com 阅读：

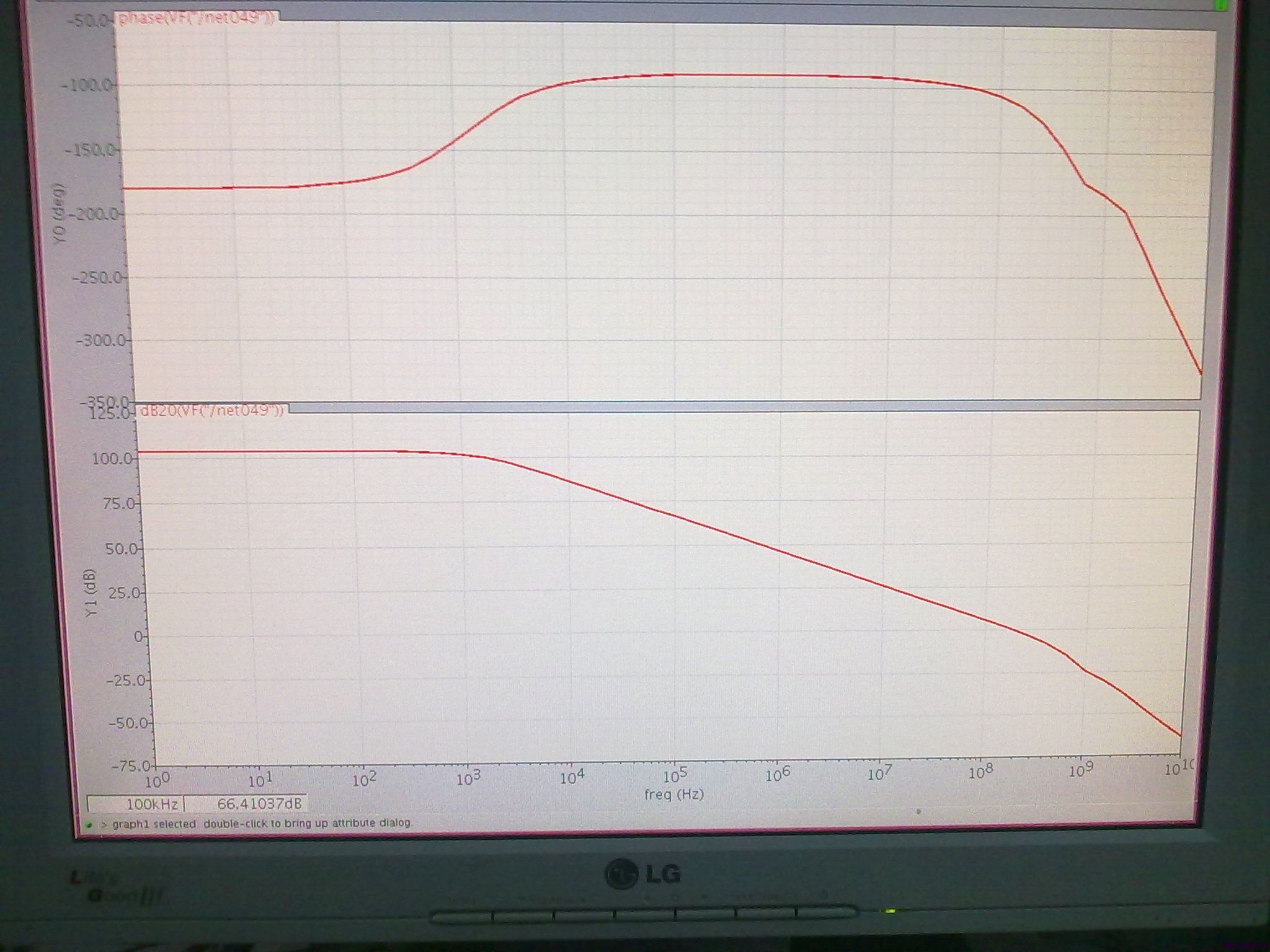

我的运放，看AC特性曲线，幅频特性曲线是正常的；
相频特性曲线的后面部分也是正常的，但是低频部分莫名奇妙的反相，相移180度，
这样对吗?
是不是说在低频时我的运放会振荡?
急需解决！
从图看，你那低频那是个正极点，如果是的，那肯定是会振荡的，建议做下tran看一下
感觉是工作点设置不太好，应该没问题。
如果tran分析不震荡就说明是可以稳定。
确定你的极性没有接反?
仔细debug，没见过这样的 phase
跑TRANS验证，没问题的，工作很正常。
其他指标也很正常。
运放是折叠CASCODE输入级，带增益增强（内部两个小环路，应该是对的），输出AB类，结构很平常。
应该两个主要极点，一个频率很低，一个在150MHZ附近，
零点补偿次极点。
正极点怎么引入的呢?
贴电路图
不解，奇怪
必是
可能是仿真方法的问题，
换了一个方式，用STB跑，调用iprobe，
跑出来的结果曲线趋势恢复正常。两种仿真方式得出的结果有些出入。
电路应该没有问题的。
多谢各位的讨论，谢谢。
