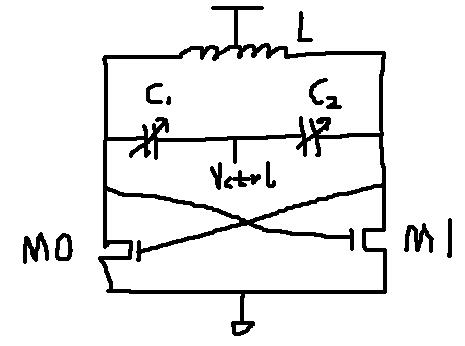

关于上图中的LC振荡器问几个问题
（1）振荡器的起振条件是M1和M2形成的负阻抵消L的寄生电阻么?
（2）M1和M2的尺寸越大，跨导就越大，负阻就越小，难道M1和M2的尺寸越大越不容易起振么?
（3）M1和M2的尺寸在设计VCO的时候应该怎么选取
（4）如何优化VCO的相位噪声，集成电感的Q值一般取多大呢，选电感值时，除了考虑振荡频率，还要考虑什么，是越大越好么
（1）振荡器的起振条件是M1和M2形成的负阻抵消L的寄生电阻么?
（2）M1和M2的尺寸越大，跨导就越大，负阻就越小，难道M1和M2的尺寸越大越不容易起振么?
（3）M1和M2的尺寸在设计VCO的时候应该怎么选取
（4）如何优化VCO的相位噪声，集成电感的Q值一般取多大呢，选电感值时，除了考虑振荡频率，还要考虑什么，是越大越好么
没人理，自己顶一下
负阻越小越容易起振
Q值取震荡频率处的最大值，附近也可以，毕竟有PVT的影响。另外还需要考虑面积大小的影响，频率输出范围的影响等。M1和M2的尺寸，通常采用RF管，有时候其尺寸是离散的，根据需要，考虑了PVT，考虑了POST simulation能够震荡基本差不多了。
