SpectreRF是怎么计算S参数的

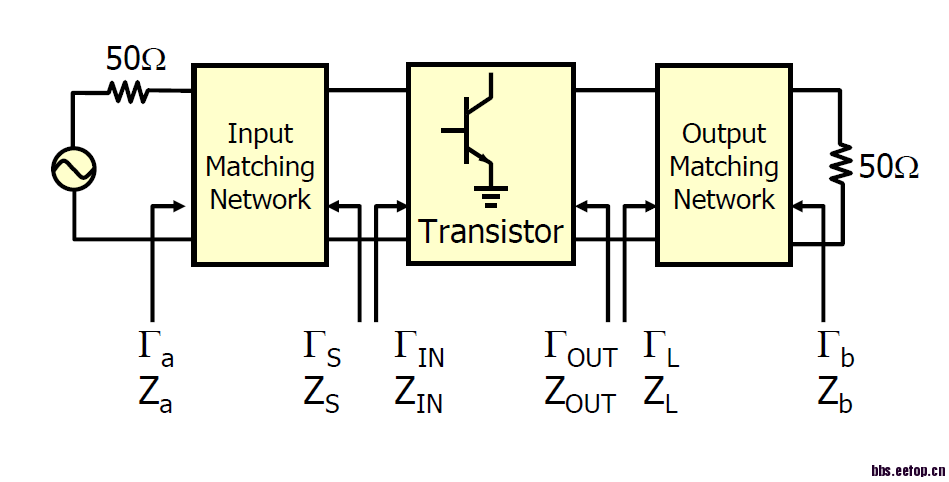

如题，如图
SpectreRF是怎么计算S参数的，比如S11，计算的是50欧姆和Ta之间的关系还是计算的是Ts和Tin之间的关系，哪位师兄知道啊，有没有SpectreRF计算方法的资料，小弟在此谢过了。

对于S参数一般用阻抗来表示。换种说法就是是归一化阻抗来算的。其中反射系数S11的计算如下：

其中Zo一般就是咋门所说的信号源内阻50Ω，对于其它匹配也可以有别的值，而Zl是你从输入端看进去的阻抗。
其它S21，S22啥的计算方法类似。
注：你可以小验证一下。 加入负载和输入阻抗都是50欧姆那么反射系数正好是0.
还有Zl一般是一个复数，不见得是个纯实数。
建议看一下射频相关的书籍。

   呵呵，你没太明白我的意思，我的意思是如上图所示的一个电路，SpectreRF在计算S参数的时候是根据图中哪些参数来算的，或者是从哪个界面计算S参数的。不过仍然感谢。

当然是50和Ta了。那个匹配网络是你自己搭建的，你搭建的匹配的好坏 不正好是S1的性能1吗?

spectre 计算S参数还是按照ac小信号进行计算的：
反射系数gama=zl-z0/zl+zo,  1+gama=2*zl/zl+z0  两边去模，可以得到 |1+gama|=2|zl/zl+z0|
所以，spectre在仿真的时候再输入加一个ac为2的信号，在电路的输入点取信号的ac幅值，这个值正好等于
|1+gama|, gama就可以解出来了
