关于S参数仿真和瞬态仿真的疑惑
录入：edatop.com 阅读：

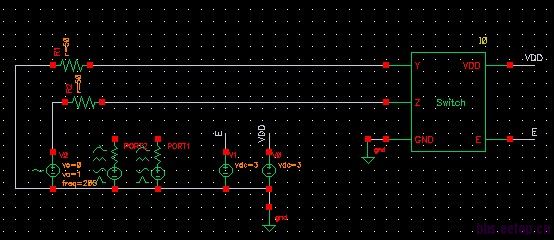

在射频分析时,一般用Spectre里的sp来分析系统的S参数,但是如果我想用tran来分析可以么?我搭了测试电路如下,用tran测出来的正向传输衰减(就是输出除以自己设置的正弦波)和S参数得到的S21不一样...请问这是为什么呢?能否用tran来分析射频电路呢?
自己顶一下...有没有人知道的呢?
I remember that in transient the voltage source in the port is twice the voltage at the port output. That could be one possible reason for the discrepancy.
用S参数分析的port是有内阻的，你的tran 没有内阻。内阻不同，当然分压也不同。
电路线性没问题，否则免谈
谢谢各位的解答,tran和sp的分析的确有不同的地方,在射频中还是以sp的分析为主比较合理
