全差分电路SR测量

大家好：
全差分两级运放电路，Ibias=312uA, Cc=0.4pF, CL=2pF,理论为：780V/us,采取闭环计算得SR=48V/us

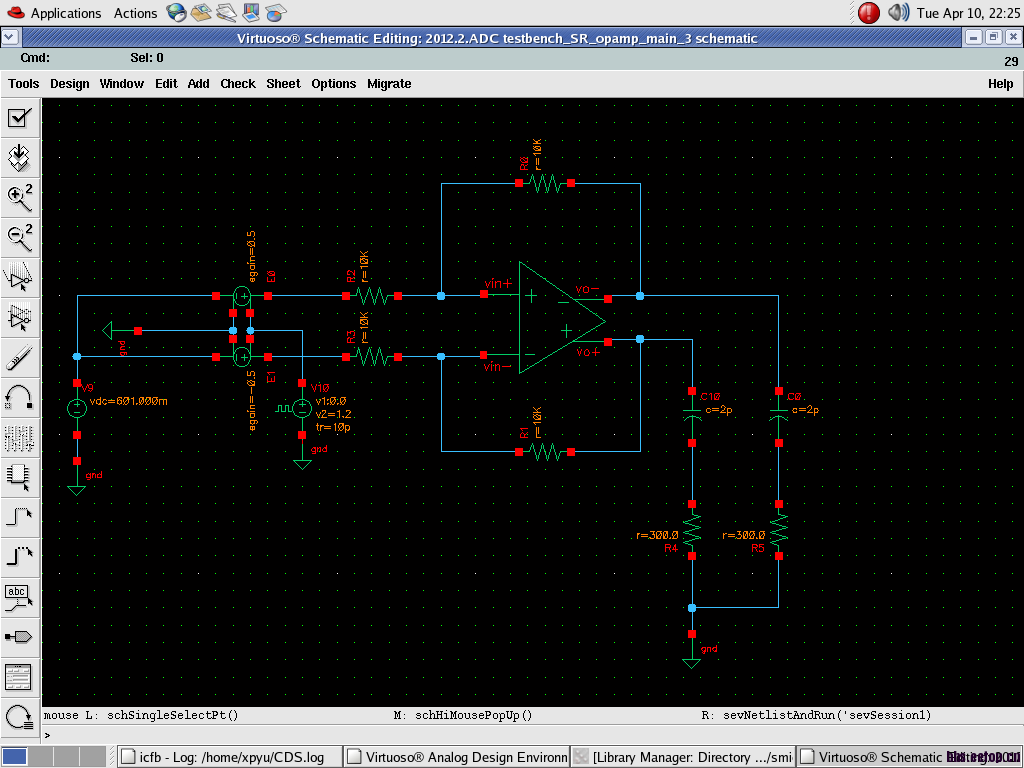

闭环

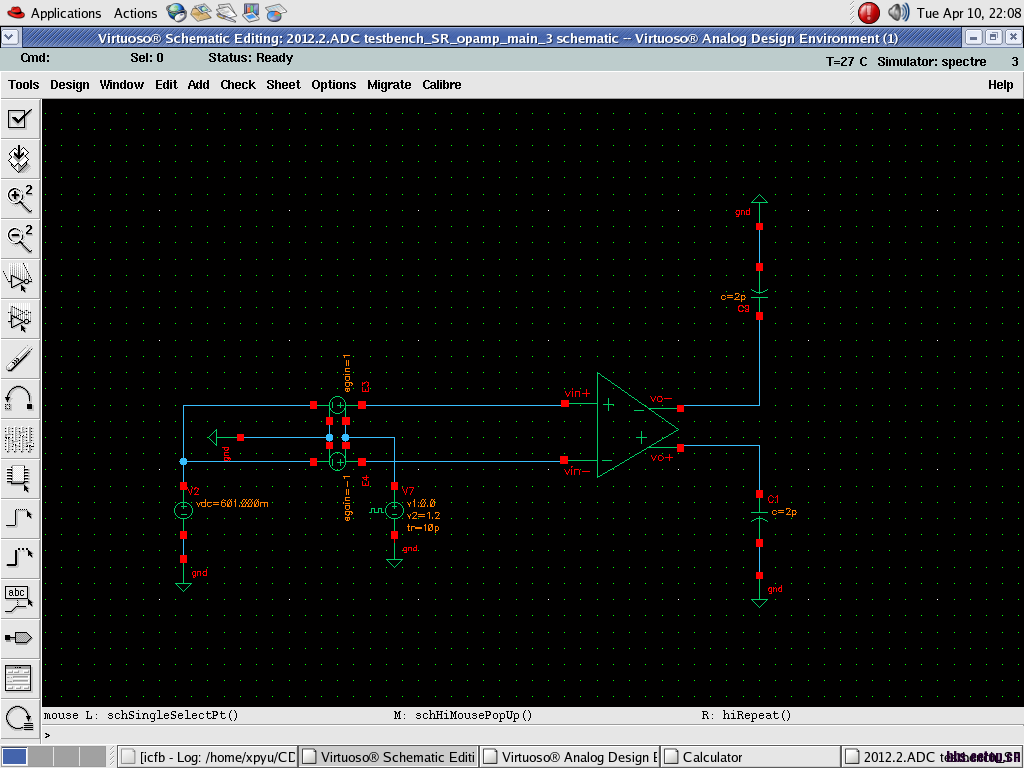

开环

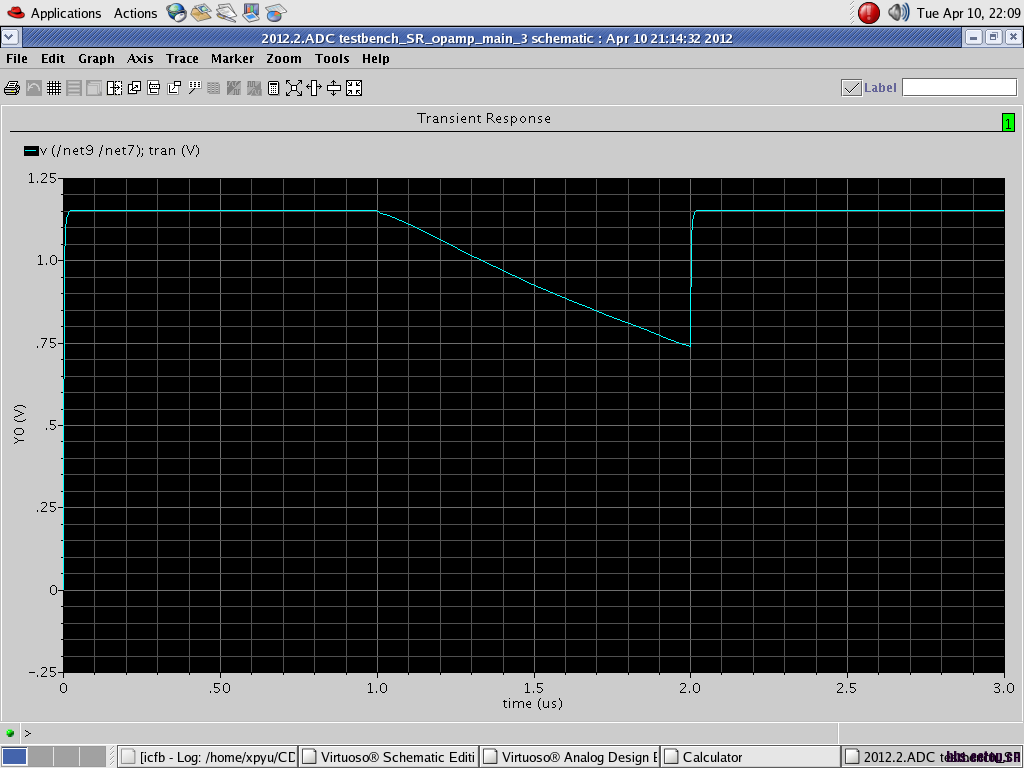

开环差分瞬态输出
1，闭环测试SR 和开环测试SR有何区别，
2，SR=Ibias/Cc 是通过闭环还是开环
3，给出的测试电路图对不对
请大牛热心指正，感激！

看一下发生slewing的时候电流到底怎么分配的?开环和闭环分别看一下。

      谢谢，  开环：Ibias=312uA,输出端Ipmos=5.75673mA,Inmos=5.75672mA
                闭环：Ibias=25.9uA,输出端Ipmos=29.96uA,Inmos=55.58nA,这个有什么用处啊?

闭环的Ibias为什么这么小?和开环的不一样?

闭环，看一下工作点，是不是你想要的点
fully differential 是否有common mode feedback
open loop是 怎么测试的，通常open loop 是不会有 正常工作点的

好像也有开环的做法，不过一般都是接成buffer来测把

   我对开环、闭环SR的理解：
    开环时，所有的输出电流都流入负载；而在闭环时，一部分输出电流会通过反馈通路流走，只有部分电流流入负载。在这种情况下，对于相同的负载，SR的值就会不同。毕竟开环是给负载的电流大，充放电时间快。

lixiaojun707
