layout里面的这种圆形+矩形掺杂是做什么用的？
录入：edatop.com 阅读：

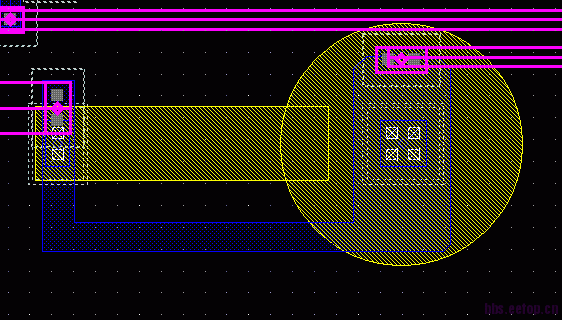

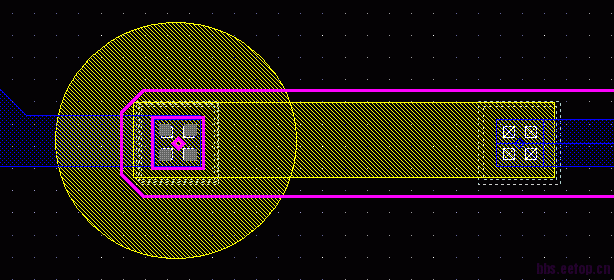

如图，看见版图里有这两种结构，(黄色是N+掺杂，黑色空白处是P衬底，蓝色是met1，粉红色是met2)
一种是N+掺杂区被metal1短路，是不是为了防止天线效应?
另一种N+掺杂是没有被metal1短路，那掺杂区当做电阻吗?有什么作用?望各位大侠指点，不胜感激
你还是把问题再说请楚一些，把各种图层是什么先给清楚！
谢谢！不好意思，已经改了
