pcell库器件参数化时，X向伸展和 length 参数设置问题
录入：edatop.com 阅读：
在版图编辑窗口，执行菜单命令Pcell ->Stretch in X…,

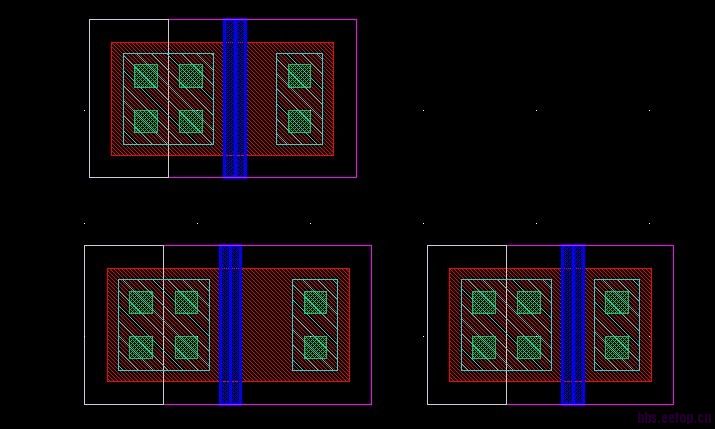

为什么栅宽固定在0.18um，如图所示。
为什么栅宽固定在0.18um，如图所示。
难道是因为你用180nm的工艺库?
不懂
有情专业人士
因为设置问题哦，要设置为如图所示的
如果length没法拉伸，肯定是你的拉伸线位置错误，或者在设置拉伸线的属性时出现问题
在参数变化时，图形是以拉伸线为界，以拉伸线设置的拉伸方向拉伸，所以必须保证拉伸线横跨gate，还需注意拉伸线属性里面的最大最小值.
看见你贴的图，可能是一下两个问题之一
1.拉伸线没有跨过gate而是在gate的右边
2.设置了qualify，导致有效的拉伸图形中没有gate
