hspice仿真的问题,请教

录入:edatop.com    阅读:
我再用hspice仿真的时候需要用avanwaves查看
AC VM(2) VDB(2) VP(2)的值,result browser。里面只有节点2的电压,没有节点2的db增益和2节点的相位,请问该如何设置才能出现这些图?
谢谢!

我做的是频率扫描

网表里面是这样写的
.PRINT AC VM(2) VDB(2) VP(2)
.PLOT AC VM(2) VDB(2) VP(2)

自己顶


如果用avanwaves查看模拟结果,在netlist文件中加入下面的语句。
.option post
这样模拟结果就以二进制的文件保存下来,可以用avanwaves查看结果。
用avanwaves查看AC的模拟结果,vm, vp, vdb 等,用下面的语句。
.probe ac vm(2) vp(2) vdb(2)
.print 只打印出模拟的结果。
.plot 用ASCII字符打印出模拟的结果。如用一系列的$符号打印出正弦曲线。

我试过了,还是没法显示vm(2) vp(2) vdb(2)的值,我的网表示这样的:
.OPTION POST
M1 2 1 0 0 MOSN W=5U L=1U
M2 2 3 4 4 MOSP W=5U L=1U
M3 3 3 4 4 MOSP W=5U L=1U
CL 2 0 5P
R1 3 0 100K
VDD 4 0 DC 5.0
VIN 1 0 DC 1.07 AC 1
.MODEL MOSN NMOS VTO = 0.7 KP = 110U GAMMA = 0.4 LAMBDA = 0.04 PHI = 0.7
.MODEL MOSP NMOS VTO = -0.7 KP = 50U GAMMA = 0.57 LAMBDA = 0.05 PHI = 0.8
.AC DEC 20 100 100MEG
.OP
.PROBE AC VM(2) VDB(2) VP(2)
.PLOT AC VM(2) VDB(2) VP(2)
.END

好是纠结呀!

给位大虾!


请用下面的netlist文件再试一试。在hpsice的netlist文件中,第一行只是用来做注解,不是电路netlist中的一部分。
*this is the test file
.OPTION POST
M1 2 1 0 0 MOSN W=5U L=1U
M2 2 3 4 4 MOSP W=5U L=1U
M3 3 3 4 4 MOSP W=5U L=1U
CL 2 0 5P
R1 3 0 100K
VDD 4 0 DC 5.0
VIN 1 0 DC 1.07 AC 1
.MODEL MOSN NMOS VTO = 0.7 KP = 110U GAMMA = 0.4 LAMBDA = 0.04 PHI = 0.7
.MODEL MOSP NMOS VTO = -0.7 KP = 50U GAMMA = 0.57 LAMBDA = 0.05 PHI = 0.8
.AC DEC 20 100 100MEG
.OP
.PROBE AC VM(2) VDB(2) VP(2)
.PLOT AC VM(2) VDB(2) VP(2)
.END

还是没有出现节点2的db增益和2节点的相位

你是不是没有正确操作那个浏览器啊?
我很久没用了,依稀记得波形和表达式是在两个地方打开的。仔细找找。

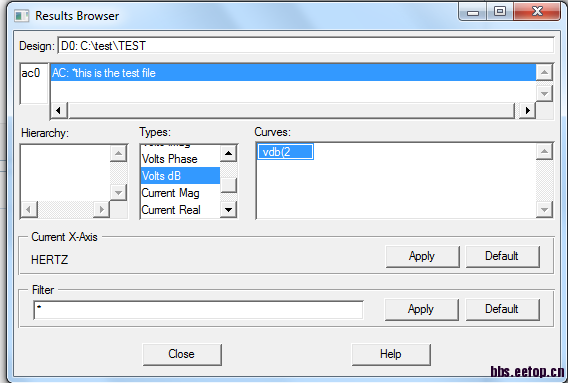

对不起,我不知道为什么你仍然看不到结果。请看下面的图片,他们是如何用results Browser 画出vm, vdb, 和vp的,以及画出的结果。

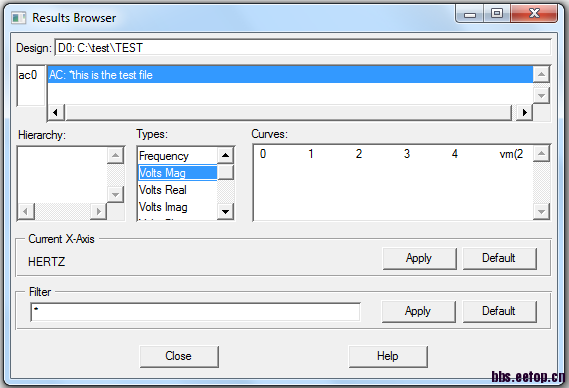

在Volts Mag中,点击2就可以画出节点2的Magnitude。和点击vm(2 的结果一致。

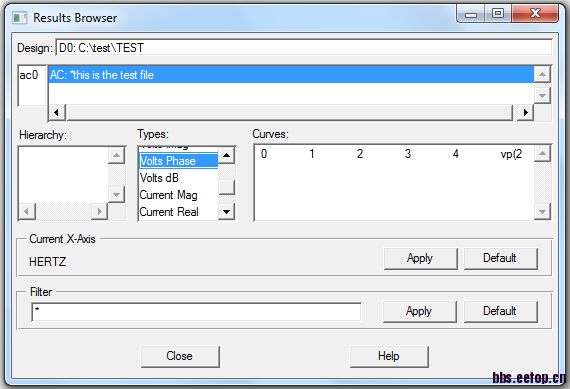

同样,在Volts Phase中,点击2就可以画出节点2的phase,和点击vp(2 的结果是一样的。

谢谢你这么仔细的回答,可能是我的hspice的版本不支持吧
