求助关于cascode结构电流源的问题
录入：edatop.com 阅读：
1.请问如何提高cascode结构的电流源的输出阻抗，是改变它的宽长比或者是尺寸么?
2.为什么cascode结构的电流源中，共栅管的宽长比一般比另一个管子大很多（我看的例子一般都是，两个管子的W取得一样，但共栅管的L一般只有另一个的十分之一左右）

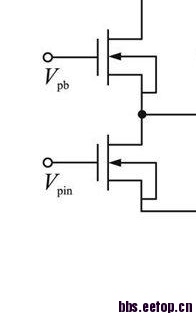

比如图中，下面的管子宽长比取10u:6u的话，上面的共栅管就会取10u：0.5u。这是什么原因呢?
哪位大哥指教一番........
2.为什么cascode结构的电流源中，共栅管的宽长比一般比另一个管子大很多（我看的例子一般都是，两个管子的W取得一样，但共栅管的L一般只有另一个的十分之一左右）
比如图中，下面的管子宽长比取10u:6u的话，上面的共栅管就会取10u：0.5u。这是什么原因呢?
哪位大哥指教一番........
你算算输出阻抗怎么算的不就明白了?
下面一个管子的rds要大，上面一个管子的rds*gm要大，还要注意工作点使得饱和深度有保障才能满足增大输出阻抗的要求。就这么点东西。
另外共栅管的offset和noise小，小尺寸也可以节省面积
另外共栅管的offset和noise小，小尺寸也可以节省面积
请问两管的宽度一致是为了版图的方便吗?共栅管的Vdsat的下限经验上放多少呢?
