应用于PLL的可编程分频器divider

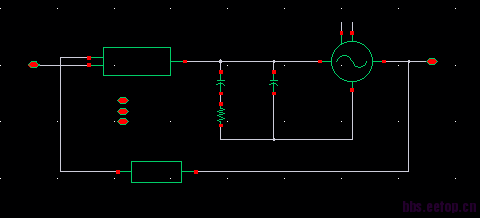

大家好，设计一个PLL，其中需要一个可编程的分频器，2bit的，选择信号为00，01，10，11时，分频数分别为4，10，20，40。
那么这个分频器一般是怎么设计的呢?能不能用verilog代码写一个，然后综合成电路图，抄过来，但是综合后有的模块没有门级电路图。
或者有没有其他办法?
不需要频率综合里面的什么双模多模之类的这么复杂吧。

分频数分别为4，10，20，40的话可以自己搭建组合逻辑的阿

4＝2×2
10＝2×5
20＝2×2×5
40＝2×2×2×5
做一个选通组合逻辑

根据楼上的分析，关键是需要一个5分频器

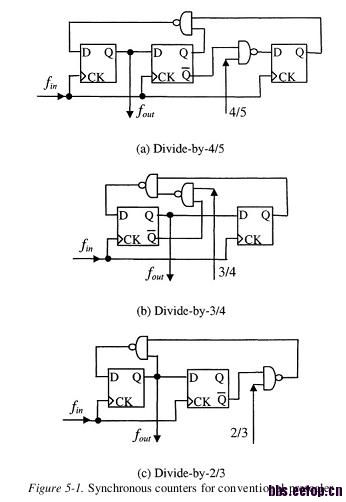

看看这个电路

    good

学习了

没有完全理解，能解释下图中的 4/5 3/4 2/3 分别都是什么样信号吗?谢谢。

    你好，谢谢回复！
这个可编程分频器的最高输入要达到600MHz，可以用普通逻辑电路实现吗?还是得用到什么预分频之类的特殊电路呢?

要用高速逻辑分频的，200MHz以上

用TSPC，动态d flip flop

领教了

看你是什么工艺，130LG可能需要TSPC在2G以上，如果是90G，65LL，跑个3G分频不需要TSPC的。

   是多模分频器，你说的是几个选通信号，为“0”是/2，/4，/4操作，为“1”是/3，/3，/5操作。

   谢谢，可我画出来的波形图怎么不是简单的几分之一啊?
