谁知道这个电阻值如何确定？
录入：edatop.com 阅读：

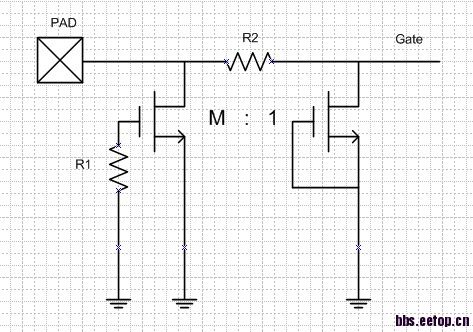

5JXT4D`T_SVI.jpg)
M=9,R1=20K,W/L=30/0.5
如上图该低压的两级ESD的R2的值如何确定?R2一般几百欧，如何得来的?有谁懂吗?
没人懂吗?
我觉得是让电流脉冲乘在电阻R2上达到后面那个管子的PN结反向击穿电压。
不是很懂，最好去翻翻ESD相关资料，前面好像有人发了一大本，没时间细究。
R2取大，对ESD有好处，但会导致输入信号的速率变慢，如果是低速信号，R2取1k左右就可以了，大点小点也看不出有什么关系，如果是高速IO口，那就有点麻烦，得仔细掂量。
1k也很大吧，一般100多就可以了吧?
R2一般也就一两欧吧
R2 范围 几十欧到几百欧之间。

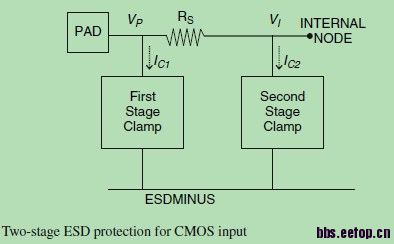

Spring的ESD Design for Analog Circuits书中这样写:
RS = (VP–VI)/IC2.
第一级电路把节点VP的电压钳到大约5–7 V. 而第二级电路把VI点的电压钳位到1 V左右，RS起到电流限制的作用.
如果VI点的电压到1V，那么第二级就没到击穿点啊?感觉第二级没起到作用。我直接用个电阻RS，不要第二级不是一样吗?
有人解释解释没?3Q！
R2的值在几十到1K之间！据说是经验值！现在我们做的一般是两三百欧左右！
这倒是。我们用的ESD结构都没有第二级
