求助环形振荡器仿真问题

我设计了一个环形振荡器，但是仿真出来的频率和计算相差挺大的，这是什么问题呢?

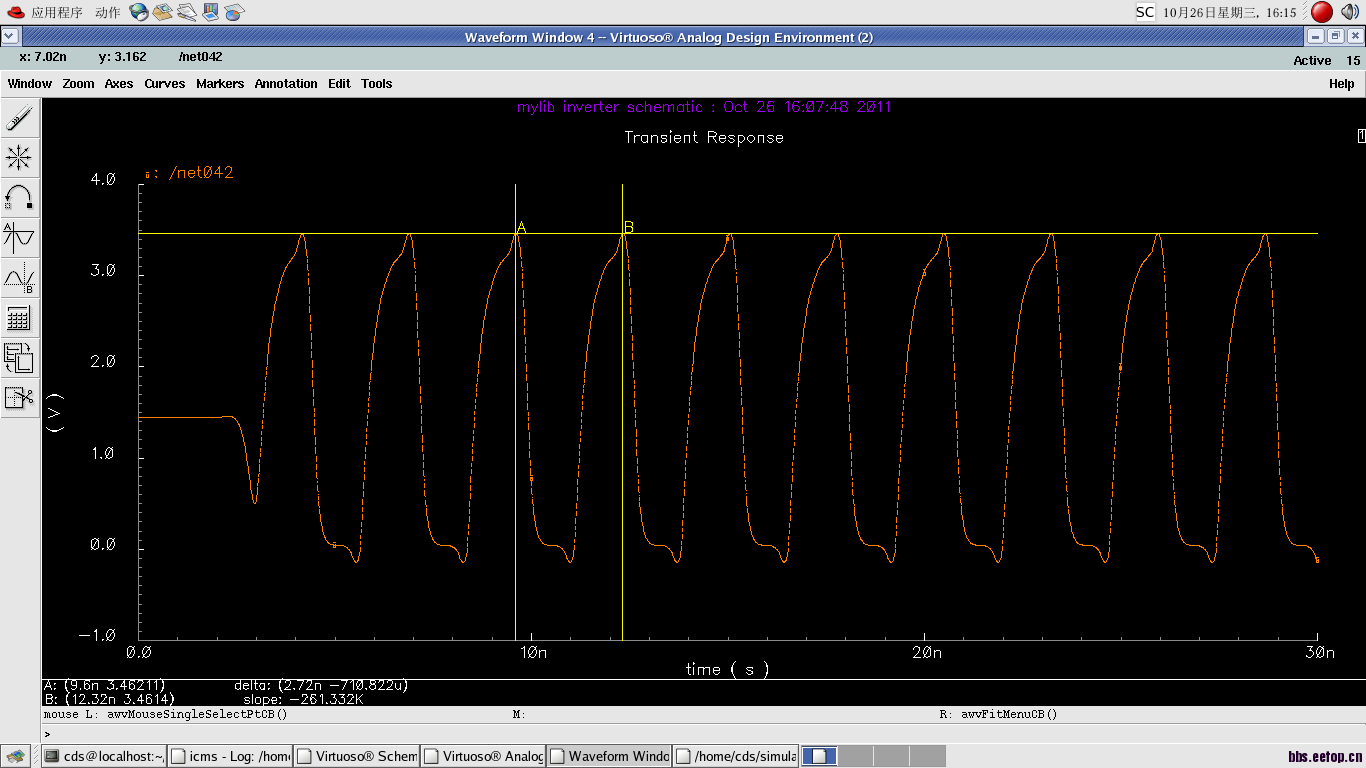

Ｖdd=3.3V,pmos 和nmos的w/l=10u/2u，计算出来的结果是频率为１７９.７MHz,但是仿真出来的频率为367MHz，相差将近一半了。
是软件设置的问题还是什么问题呢?
还有，Ｖdd是根据什么设定的呢?
谢谢各位高手啦~

如果我将Vdd改为１.８，频率就差不多了，难道这个vdd可以随便改?

菜鸟问题，有木有好心人帮帮忙呀，急

Ｖdd=3.3V,pmos 和nmos的w/l=10u/2u，计算出来的结果是频率为１７９.７MHz?怎么计算的?

频率肯定电源电压有关啊，反相器的延迟就是负载电容的充放电，所以td=CL(Voh-Vol)/I  ，Voh就是Vdd，I为偏置电流，具体的频率就只能你自己算啦， 还有你用的工艺也不知道啊

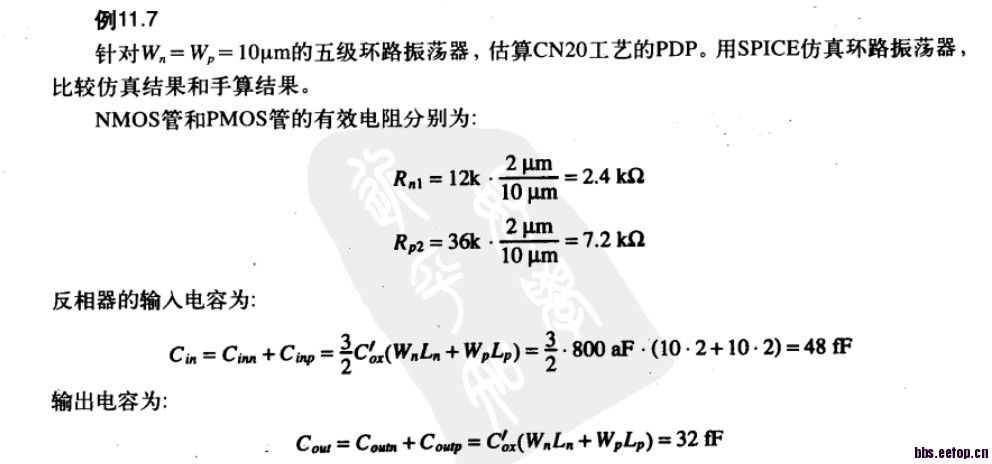

是用这个书上的公式算的，呵呵。

偏置电流怎么算，可以仿真出来吗?之前我没有用工艺库，用的是自带的analoglib,我还有一个.18的库，我试试看。

其实说白了，我是想知道这个设计的振荡器是如何能验证的，最终能证明这个振荡器是对的。

你这个振荡器的输出电压都基本上在OV以上，不是正负交替 这个可以吗?

Read the PLL chapter of Razavi's textbook first

   应该不是这个问题吧

怎么起振的

估计和你使用的工艺文件有关，你可以看下你用的那个.18工艺库的文件的sheet，看下说明是不是3.3v的。
