求教这种开关怎么设计
录入：edatop.com 阅读：

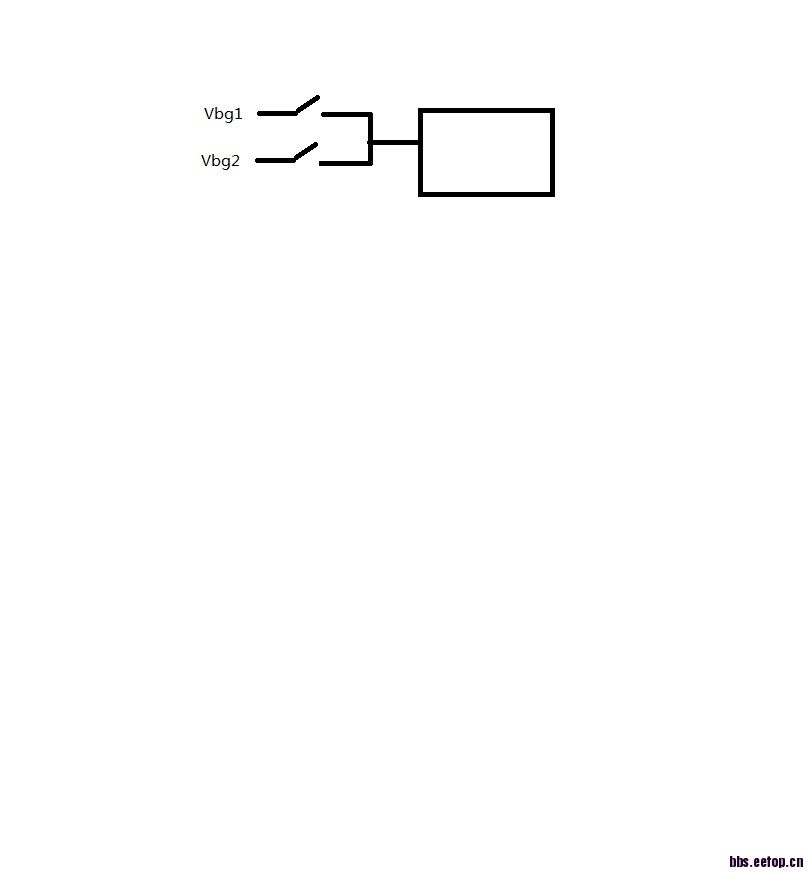

设计时碰到一个问题，我需要在一个电路的某输入端接上两个不同的基准电压，通过开关控制切换，如图所示。
我只知道用np对管的传输门做开关，但这样就把电源噪声串到基准电压上了》《
这种开关该怎么设计呢?求大神们不吝赐教！
顶。没人知道吗?
如果是开关另一头的影响，开关多串一组管子，关闭时中间的点拉到高低固定。
如果单纯就是开关自己的电源影响，你就只能考虑下把耦合电容减小，然后你自己基准多带些电容
加个运放隔离
用dnw
deep n-well?求详细解释...
是用单位增益放大器的形式把基准电压接出来，然后控制运放的工作状态吗?
还是直接用运放建立一个核压VDDL，然后用这个核压去作为开关管的电源电压?
方法很多啊，用个Dummy Switch能减小电荷注入效应，再加个pi型滤波就没啥大问题了。个人不建议用Op做个Buffer，这样对Offset的增加比较大。对于模拟的器件来讲，reference上有个10~20mV的噪声很正常，不要以为用仿真器搞得reference上没有噪声就真的没有噪声了。
