NMC三级放大器的问题
录入：edatop.com 阅读：

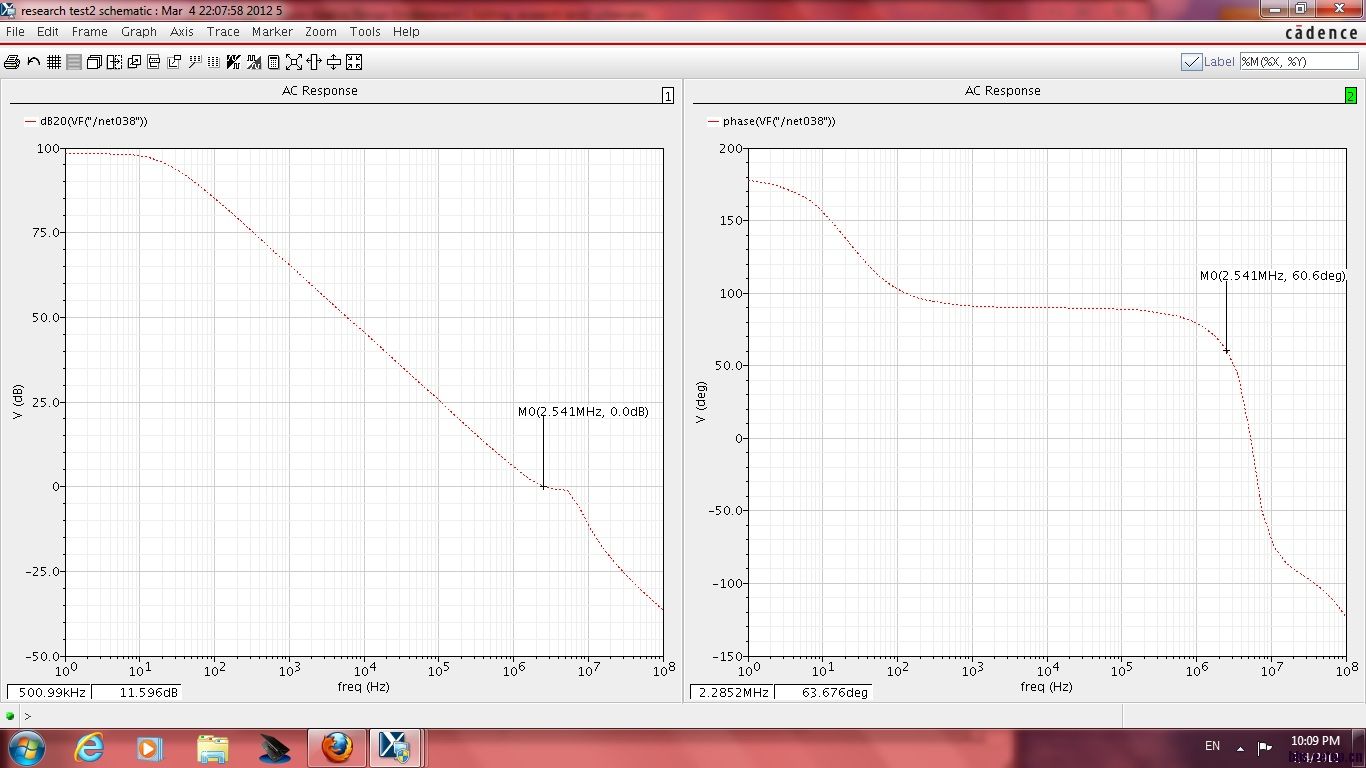

最近在做一个research，做一个三级NMC放大器，加上补偿电容cm1和cm2之后发现UGF附近的增益曲线一下平缓了很多，不知道这是不是正常。
请各位大牛指点一下。
另外看paper上写的是，Cm1 = 4 ( gm1/gm3) CL ; Cm2 = 2 ( gm2/gm3）CL
但我发现按照这个式子计算之后的仿真结果，PM是不正确的。
所以请问各位专家，这两个求补偿电容的公式是否正确
补偿公式在只考虑极点的情况下是正确的，在f=GBW附近有一个零点，跑一下PZ看一下零极点位置

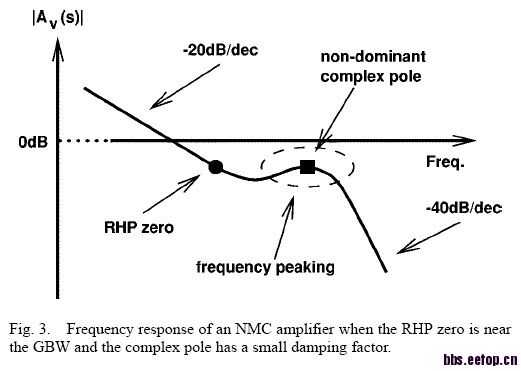

应该是有右半平面零点了
