如何将20M的正弦波转换成方波？正弦波幅值是变化的

主要是占空比还有要求，所以如果运用简单的升压电路（如源随），在输入峰值变化时，无法保证占空比要求~求大家指点一下

我觉得用全波整流可以实现吧?全波整流加倍压。

比较器?直接比较出方波来?
整流不行吧?0.5v都不够pn结压降
要求这么高速的比较器也不好弄。

4# lylnk
多谢回复！我感觉比较器是不行的，峰值0.5和2v的中心电压都不一样啊?比较器跟谁比较呢?

请大家讨论指导一下

不是很懂，同求问

交流耦合进来不行么?
电容这头直流点设置在0.5*Vcc。叠加了交流信号以后和0.5×vcc去比较。
还有一个方法，估计你可能会觉得过分麻烦了。那就是用乘法器的锁相环，这样输出占空比无敌的50%而且边沿对其没有延时。就是锁相环路不是一般地难。

幅度变化的正弦波?调制过了?

8# lylnk
不好意思 能再解释一下吗? 我还是不是很懂你说的比较器的方法，VCC是2.6V,一半也有1.3，跟1.3v比较?

9# ddrr
应该是吧，请问您有什么好的看法吗?谢谢

比较器的一端是0.5×vcc=1.3v(2个1M电阻分压）
另一端的直流点是0.5×vcc（2个1M电阻分压）+10p电容耦合进的输入交流信号。这个信号的中心点就在1.3v了，交流波动0.5～2v.
这样就可以比较了啊

调制过了?通讯电路?
通讯电路很多用PLL的。

12# lylnk
哦  这样啊，明白怎么用了。哎 比较器的速度啊 不知道能反应过来不 我试试

采用差分输入（如果是单独信号，则一个端口接输入输入共模电平）的LevelShfiter (Latch结构）。
输出信号为差分方波，占空比和输入信号的占空比相同。

15# mcjoyway 您意思是用一般的差分对结构吗?latch结构?不太懂，能再解释一下吗?谢谢

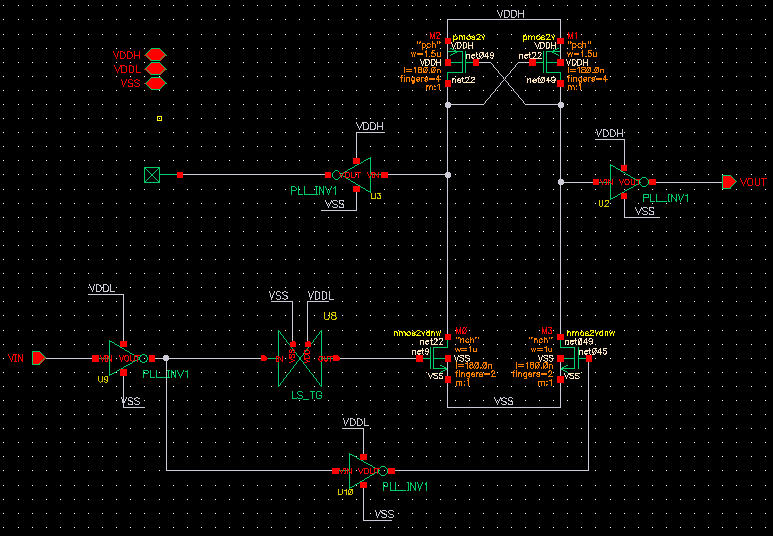

latch也就是说差分对（NMOS，无尾电流）的负载是交叉耦合的PMOS对
类似下图

17# mcjoyway
谢谢您的电路，我去验证一下

上面这个电路够呛
要求输入信号高的时候超过nmos阈值,低的时候必须低于nmos阈值。
小编的信号直流工作点可能会不合适的。

19# lylnk
多谢您的关注，经过另一位高人帮助，我已解决问题。用带反馈的反相器就搞定了。

你要做clock jitter、?这么奇怪的东东

SMITT Trigger岂不更好?

    請問什麽是帶反饋的反相器，可以看看結構麽

正弦信号经过滤波作为基准REF1，然后与正弦自身高速比较，比较出来的方波对基准REF2切割后滤波，那么得到的应该是1/2 REF2左右，将这个信号与实际的1/2 REF2分别加到EA两端，EA输出调整REF1即可

我现在也在做这个东东，只是频率低的很，不到10K，输入是正弦波和余弦波，然后输出多个方波。能联系下吗，小编?我的QQ：648082774  非常感谢！

路过，我也遇到此问题

应该可以用全波整流加迟滞比较器来做吧，占空比可以用PWM实现，小编能够说的具体点么?

谁有兴趣，可以加我QQ：648082774 我也在解决这个问题。

nice...

ADC MAYBE
