怎么设连接定差分放大器的输入信号

录入:edatop.com    阅读:

有个共模输入范围和要输入的信号源,但是不知道该怎么连接输入信号


闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鍨鹃幇浣圭稁缂傚倷鐒﹁摫闁告瑥绻橀弻鐔碱敍閿濆洣姹楅悷婊呭鐢帡鎮欐繝鍥ㄧ厪濠电倯鈧崑鎾绘煛鐎n偆澧垫慨濠呮閹瑰嫰濡搁妷锔惧綒闂備胶鎳撻崵鏍箯閿燂拷...

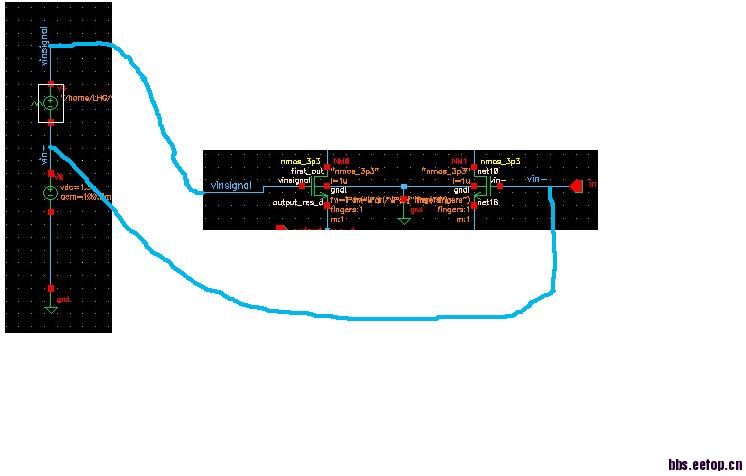

我是按着上面的连接方式来连的,但是这样算出来的共模输入是VDC+1/2VAC,差摸是VAC
有没有什么好的连接方式的。我总觉得这么链接不太妥当

理想的话是输入的ac信号折成1/2两边儿一边儿一半,可是怎么能把信号源的幅度缩小一半?
我觉得这样好像也不太对~

应该可以吧

上面那个信号源的支流分量设置为零,下面那个直流电源的直流分量相应的减去交流幅度的一半,就可以了。说实在的,共模电压差一点很要紧吗?如果很要紧的话,你的放大器本身就有问题。



    这样哦~
