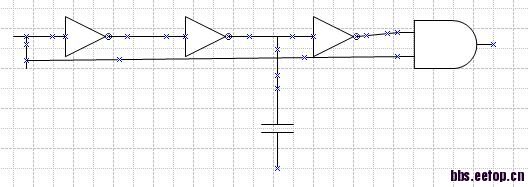

电容是什么作用？

RC delay，产生一个pulse

楼上说得那么简练

    2楼正解

延时，产生检测脉冲

那么如果在电容节点的两个反相器之间在直接接入一个大面积电阻，并且电容改为MOS电容，又作何作用?

    一样的

    从电路结构上来说是一样，那么从版图方面考虑呢，比如光是RC的面积就比剩余数字电路的面积还要大
另外加入这个脉冲有何作用

    如果觉得R面积太大就加大前面那级inverter的L，效果一样，还省面积。至于这电路干什么用的我也不知道

    别人告诉我是抗辐照，不过我还未找到此方面的资料来验证

    脉冲产生电路，可以用来做倍频电路。用途应该还有很多。

    倍频怎么用?

This pulse generating circuit can be used for the " Reset " signal

The pulse can be used for the power on reset, very useful small circuit

    这个硅验证过吗?

要看这个电路用在什么地方，还要看电容的大小，才能有所判断

    将一组信号接到脉冲产生信号，这一组信号彼此两个信号之间的相位差相等，就能产生一组彼此之间相位差相等的脉冲信号组。将这一组信号作为翻转信号加到一个已知的clock上，通过调整相位之间的关系，可以将该已知clock倍频。
    我可能描述的不是很清楚。中心思想就是给一个已知的clock（比如1M）加上一组翻转信号（比如2M）就能让这个已知的clock频率变成原来的2倍（调整好翻转信号的相位）。

是一样的

低通濾波器

使波型更理想
