我觉得运算放大器的偏置电路很难

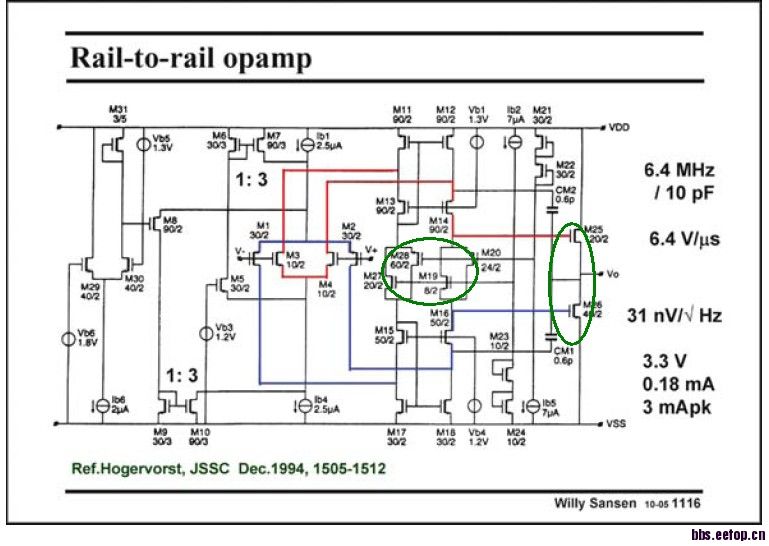

各位前辈同学大家新年快乐！最近我在学习设计运算放大器，感觉运算放大器的结构还是易懂，但是感觉偏置的电路的设置比较难，而且一般的书又没有详细讲，不知道各位前辈以前是怎么学习的，下面附上一张图，是我最近想模仿的rail-to-rail运放的图，图中画上绿色圈圈的是我不太明白应该怎么设计宽长比的地方。而且输出级的rail-to-rail应该满足什么样的条件才能输出VSS-VDD?好像并不是用了AB类输出级就一定能输出VSS-VDD，好像还要满足一定的条件，但是我不知道，所以想请教下各位前辈同学。

我知道这个是project，哈哈........

   你好！你猜的也没错！也差不多算是project，不过是练手性质的。运放是我做的DAC中的一块。欢迎提供建议！

帮忙顶

这个要看是用什么工艺设计，不同的工艺设计时mos的迁移率会有所不同，因此，宽长比也会有所不同！

前面两个圈是浮动电流源吧，第一个起到了电流源负载的作用，由于使用了宽摆幅电流镜，去掉M27和M28那负载阻抗只有1/gm了；第二个是对输出两个MOS管的栅极嵌位吧，类似于两个二极管的那种，这个理解的不是很清楚；M25,M20和M21,M22组成了跨导环，用来偏置输出级，为了方便可以取M20和M22匹配，M21和M25匹配,这样M25和M21的电流比就取决于两者尺寸比了。个人理解，嘿嘿。
下面那片论文上有讲解啊，可以看一下

帮忙顶

   谢谢！浮动电流源我现在大概有个理解：如果把它换成电阻的话就类似把电阻两端电压由原来VB变成+VB和-VB。不晓得对不对，跨导环这个还不是很理解，需要查些资料！
