ic610 op工作点 print能否横着排列？
录入：edatop.com 阅读：
默认是竖着排列，分析很多mos管的时候，一个一个看，眼睛都花了，如果并列的话看的就很舒服了

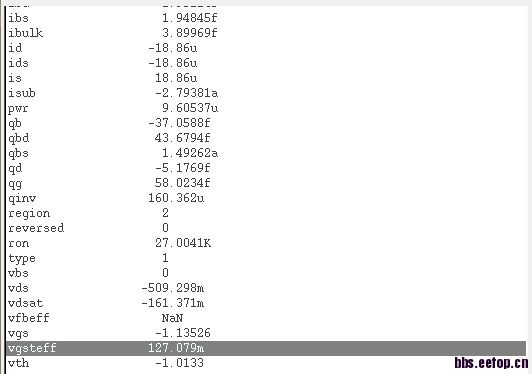

如图，mos饱和状态，利用id=1/2*K*W/L*Vgseff^2
求出来结果不对阿，对nmos管K=110u左右。但是差距有点大，这里这个是p管，如图 id=-18.86u，vgsteff=127m 管子W/L 2.4/1 并联20个。求出来K=48.pmos管的我记得是59u，但是如果算上沟调，K会变得更小，这个差距有点大
是否不能利用op仿真数据反过来计算呢
另外问一个问题
如图，mos饱和状态，利用id=1/2*K*W/L*Vgseff^2
求出来结果不对阿，对nmos管K=110u左右。但是差距有点大，这里这个是p管，如图 id=-18.86u，vgsteff=127m 管子W/L 2.4/1 并联20个。求出来K=48.pmos管的我记得是59u，但是如果算上沟调，K会变得更小，这个差距有点大
是否不能利用op仿真数据反过来计算呢
算出来是48u，不是48。你再算一遍看，注意单位。
