请大家帮忙看一下这个基准的启动特性

上图是我调的一个电压基准的瞬态启动特性仿真图，加的方波，周期100us，请大家帮忙分析一下：
1、启动瞬间有较大的毛刺
1、电源降为零后，基准值没有降到零

产生以上问题的原因是什么?怎么消除呢?
谢谢！

自己顶啊，求高人指点！

把schematic贴出来，否则不好分析。
毛刺估计是bandgap的结构问题，是不是自偏置结构?
输出没降到0是因为你没有加enable\disable功能

另外如果不是自偏置结构但毛刺大也有可能是start-up注入的电流过大的缘故

有图才有真相，先上图再说；不知道你的输出端仿真的时候接没接负载，或者接多大的负载，从输出上看，感觉你的负载很小，而且断电后，输出端好像是悬空的，瞎猜一下，等图！

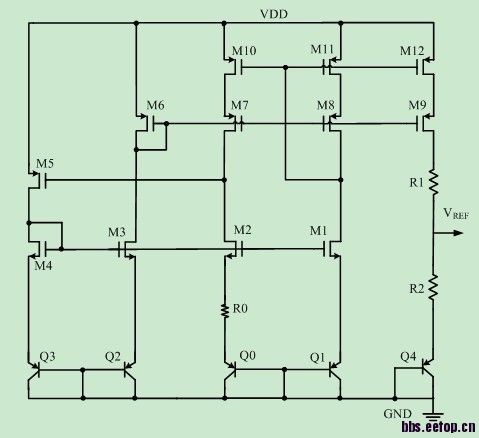

    感谢！果然有经验！图在这里，是一个简单的自偏置结构的基准电路，仿真时输出VREF的确是悬空的没加负载。

是不是就是仿真所加条件的原因?在设计的时候没考带负载的问题，基准输出后面接MOS的栅极，这样考虑对吗?

  谢谢，电路图见楼上！

求回复~

不归零肯定不太正常，应该是接地的问题吧，或者你在激励的电路中用了理想电流源之类的东西，VDD=0的时候，电流还在。启动的毛刺应该是偏置启动电路引入了吧，控制一下注入电流的大小吧

    你这个基准是用到哪里的，不加负载仿真出来也没实际意义，最多看下输出的电压的理想值，电源电压为0时，你的输出点悬空，电荷只能通过你的三极管卸掉，但是下降到三极管的阈值之后，三极管就截止了，没有了电荷通路，电压当然不为0了。上电时的大毛刺就是因为没加上负载，你加上负载之后就会小很多。另外，如果没看错，你的电路少个启动电路。

无论vref接哪里，终归有负载的，接栅极不也有寄生电容么?的确如楼上所说少了启动电路


    谢谢回复！请问，激励电路指的什么?电路中没有理想电流源，加的电源就是调用的analog库里的vpluse，设置的方波，上升沿和下降沿都是10ns。

确实少了启动电路 。
另外电路中的毛刺问题我也遇到过 ，是负载的问题。
