请教：仿真放大器相位时出现尖峰
录入：edatop.com 阅读：
密勒补偿两级全差分放大器，第一级折叠共源共栅，第二级共源。负载5pf，

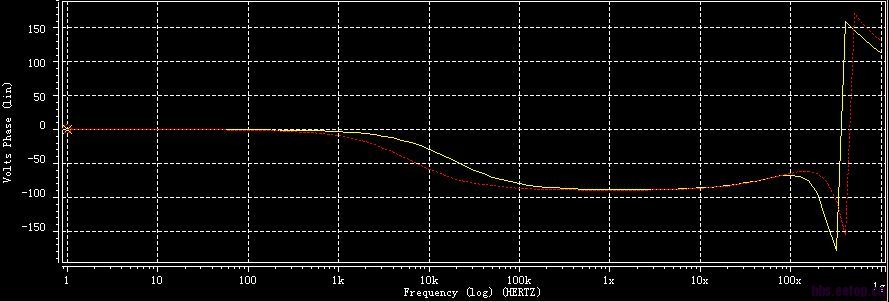

补偿电容2pf，相位如下图，为何出现这个尖峰?
补偿电容2pf，相位如下图，为何出现这个尖峰?
自己顶一下
零点?
用过matlab吗?
用过就会知道有个函数叫wrap，就是会把你的相位折叠一下以便显示。
所以，这只是为了方便显示波形，不是电路的问题。
您确定?有没有相关内容支持您的说法?
希望弄明白这个问题，请您指教。
谐振了啊，从传输函数上看有个a/s-bs的因子，当s随频率变大这个因子的极性会突变，导致你的尖峰
这也是震荡器的工作频率
......
bode plot超过-180度就会跳变到+180度，只是为了方便显示而已，4楼是正确的，其他人不知所云
小编你说的是哪个尖峰啊?左边圆滑缓慢上翘的应该是零点
右边那个尖看4楼，应该是为了显示
大概明白这个意思了。
主值区间是 -180°~180°。当超过-180°后进入第二象限，折算成正值显示。
不知道是不是这么个意思?
