请教－－－gain-boosted amp 子运放的两种共模电压控制方式哪种更好？

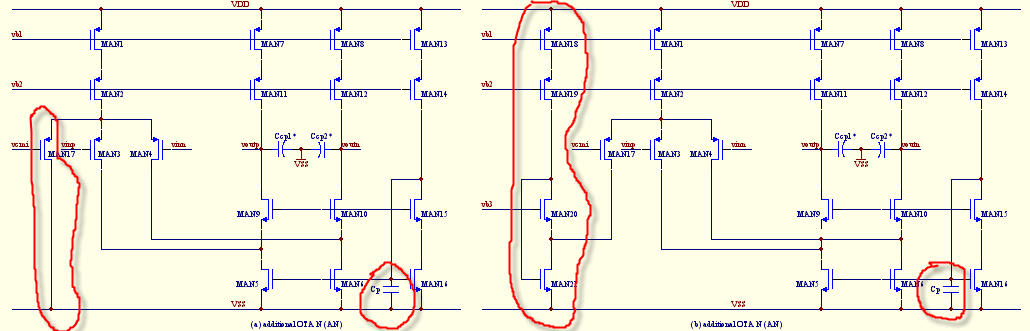

1。查阅了一些资料，常常看到gain-boosted amp 内部子运放的共模控制方式有如图所示的两种，不知道它们各有啥优缺点?不知道哪种更可靠?
2。第一种MAN17漏端直接结到VSS节点；第二种MAN17的漏端连接到偏置电路。
3。诚请大家把脉定夺，谢谢了，祝福大家节日快乐！
4。可能有些线没法正常显示，大家可以点击图片弹出更清晰的图。

左图中man17的漏端接地，而差分对的另一个man4的漏端接的是man10的源端，不对称。右图的接法使其对称了。右图man17的漏端所接的结构采用了低压共源共栅结构，使man22的栅接到man19的漏端，减少了采用额外电路带来的摆幅的减小。
我也不大清楚，期望有帮助

1# saiaoying
你首先得告诉我们vcmin是干什么的?是软启动信号吗?

3# refugee
我只知道，vcmin是共模输入。
请问一下小编，这个共模电压一般要怎么取?

很早的帖了。我说一下我的想法吧，我估计第二种方法好些。因为这是个single transistor CMFB，那个管子就是用来提供共模反馈的，第二种方法可以使得VDS小写，这样消耗的功耗小。

    右边的系统误差小，但功耗大点。

左边的比较常见
