向各位大侠求助，几个关于LC CMOS差分VCO噪声的几个问题

我的LC CMOS差分VCO噪声在10K的时候差不多一直是-39dB，我调节电路中MOS管的W/L过后（调节幅度比较大）为什么相位噪声一点都没发生改变呢?out noise也一点都没发生改变！请问能分析一下大致的原因吗?
坐等各位高手解答啊！

你看下noise summary的噪声贡献，哪个是最大的，你那个总的噪声有可能主要是尾电流偏置的噪声

    为什么要看10k点的相噪?难道你的PLL带宽10k都不到?

   我的VCO带宽大概是1G的样子，这个和看10K的相位噪声有什么关系呢?为什么不看10K的相位噪声呢?

踩踩，嘿嘿

    果然是尾电流的原因，谢谢这位大侠了啊！ 现在我的尾电流为430uA不知道会不会太小了?

   直观感觉数值上是有点小，不过也不一定，要看你的其他限制条件了.....

1.1G是谐振频率，不是带宽
2.VCO的相噪最终是要算到PLL里的，PLL环路对VCO是高通的，所以VCO相噪小于PLL带宽的部分基本都会被滤掉，差一点也没关系，关键是带外的相噪要好。

   现在做的这个VCO是3.6GHz到4.6GHz的，所以说带宽是1GHz没有错吧！
PLL里面是有一个低通滤波器，我前面指的10K 100K 1MB的意思是偏离VCO当时频率10 K 100K 1MB时候的相位噪声

1.这是调谐范围，tuning range，不是带宽
2.你还是没有明白VCO的相噪是怎样影响PLL的相噪的，频偏和LPF的带宽是对应的。

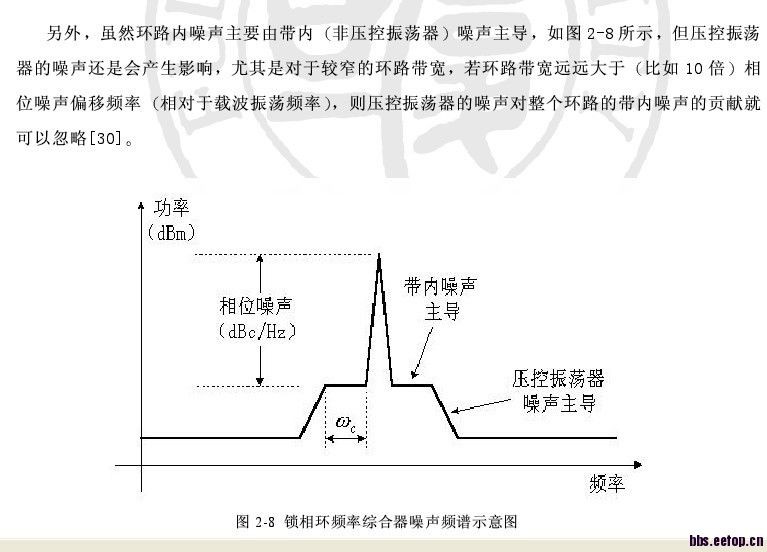

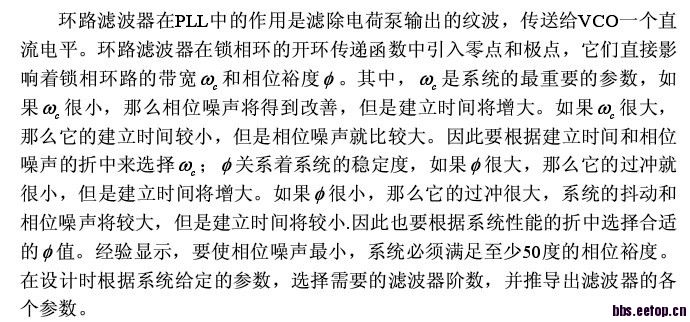

   额、、、做确实没怎么去研究过PLL，刚刚研究了下PLL的低通滤波器，如下面图片所说，还是不太明白你的意思、、、、能说详细一点吗

PLL环路对于LPF之前部分（PFD，CP）的噪声是低通的，之后的部分（VCO，divIDER）是高通的。
或者你可以简单地理解（当然不太准确）为：VCO的噪声中只有频偏高于带宽的那部分才是真正的噪声，因为低于的那部分会被LPF滤掉。

    明白了 谢谢了！

不错不错
