small signal-voltage gain
录入：edatop.com 阅读：

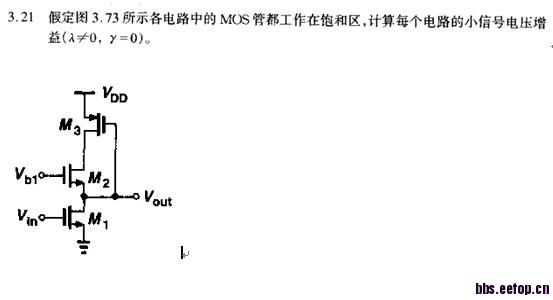

还是看图吧，没看懂这是怎么通过Vout分出Vx的电压的。

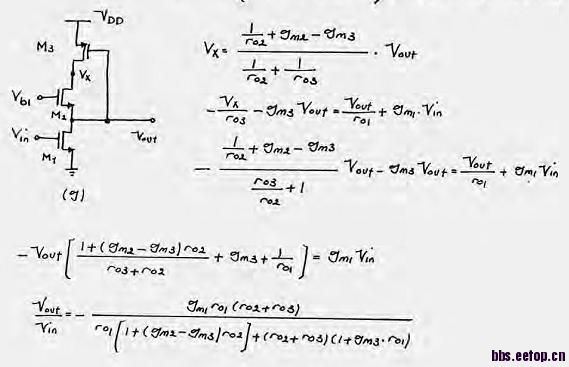

实际上好像就是一个节点电压方程，他直接写出来了。首先是自阻是M2 M3的输出阻抗（流出的 左边为+），然后M2输出电阻又是接着VOUT两端 它是互阻，所以分子上有一个1/r02 然后 M2 的漏极电流是gmVsg（方向由M2的源极指向漏极）Vsg=Vout M3的漏极电流为gmVout 所以就是这个式子 直接写出来了。
先画小信号等效电路图，然后再计算
2楼没讲明白嘛！要一眼看出来需要功夫，我没看懂如何分压。如同3楼所说，小信号图求解
Razavi上的图真怪！不知这个电路在实际中有什么用途?
KCL和KVL是基本工具，小编只要知道M2. M3通过的电流相等，列出KCL即得
