小信号放大增益
录入：edatop.com 阅读：

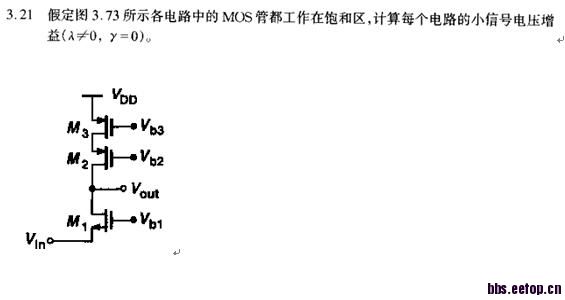

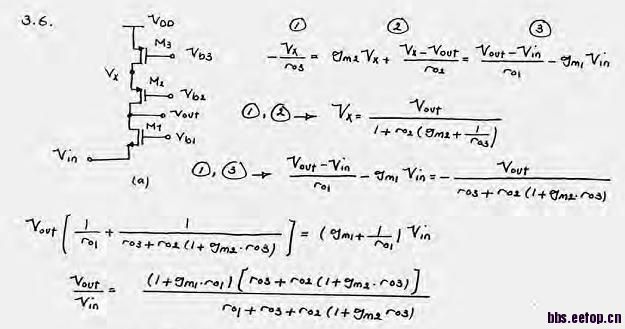

看图吧，答案第1行的Vx除以M3的ro是什么意思?这个算的是哪里的电流?
我觉在是再算流过Vx引起流过M3变化的电流
流过M3的小信号电流
流过晶体管有两路电流，一路是gm控制的vccs电流，一路是输出阻抗上流过的电流
M3的小信号电流
为什么不是用(Vdd-Vx)/ro3?
小信号等效电路中直流电压源接地，电流源断路，自然得到M3管的Vgs=0，所以流过它的电流只有ro上
在小信号等效电路中，直流电源接地
那么右边的gm2*Vx是什么意思?从小信号的模型上来看，对于M2，如果忽略Gate的电流，那么Source端的电流应该是Vgs2*gm2+Vds/ro2。这里是不是也把Vb2认为是GND了?
