急问关于二级放大器输出级的问题, 跪求大神们解答！
录入：edatop.com 阅读：

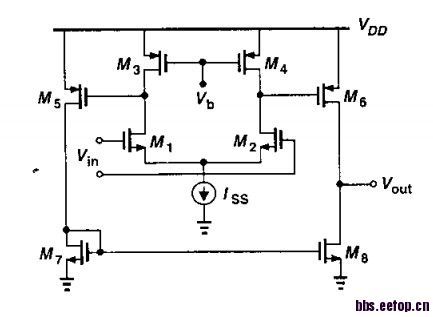

小弟设计一个很简单得二级放大器, 就是razavi那本书上的一个简单电路, 如图所示
但是我的负载要求是一个8欧的电阻并联一个500f的电容, 没加负载之前一切都工作正常, 增益什么的都达到了要求, 可以一加负载, 频率响应那个图立马就变的乱七八糟, 输出点的DC工作点也变了, 一部分电流流入了电阻里了, 请问我该怎么办呢 是不是需要加个输出级什么的呢? 跪求大神详解！ 谢了！
但是我的负载要求是一个8欧的电阻并联一个500f的电容, 没加负载之前一切都工作正常, 增益什么的都达到了要求, 可以一加负载, 频率响应那个图立马就变的乱七八糟, 输出点的DC工作点也变了, 一部分电流流入了电阻里了, 请问我该怎么办呢 是不是需要加个输出级什么的呢? 跪求大神详解！ 谢了！
8欧电阻是接地的?如果是，要改电路结构。
建议1：输出级加source follower
建议2：用class AB运放
不论哪种方法，输出级都要走大的静态电流。设计时负载要加进去，否则都是浮云
2L正解！
好的.. 谢谢 大哥能不能给个CLASS AB的结构运放的原理图啊 我不知道到底选哪个合适... 给的要求就是GAIN>46db, -3db 带宽是20k THD<0.5% CMRR>120DB 功耗<300mW 负载就是8欧电阻和500fF电容.... VDD 1.5V VSS-1.5V 谢谢了...
