瞬态仿真，偏置电路也振荡
录入：edatop.com 阅读：
做全差分运放的建立时间仿真，发现输入瞬时信号变化的时候（大概在350ns的时候），放大器变的振荡，并且使得偏置电路也在振荡。不懂为什么
放大器的相位裕度为55度。
增益和裕度

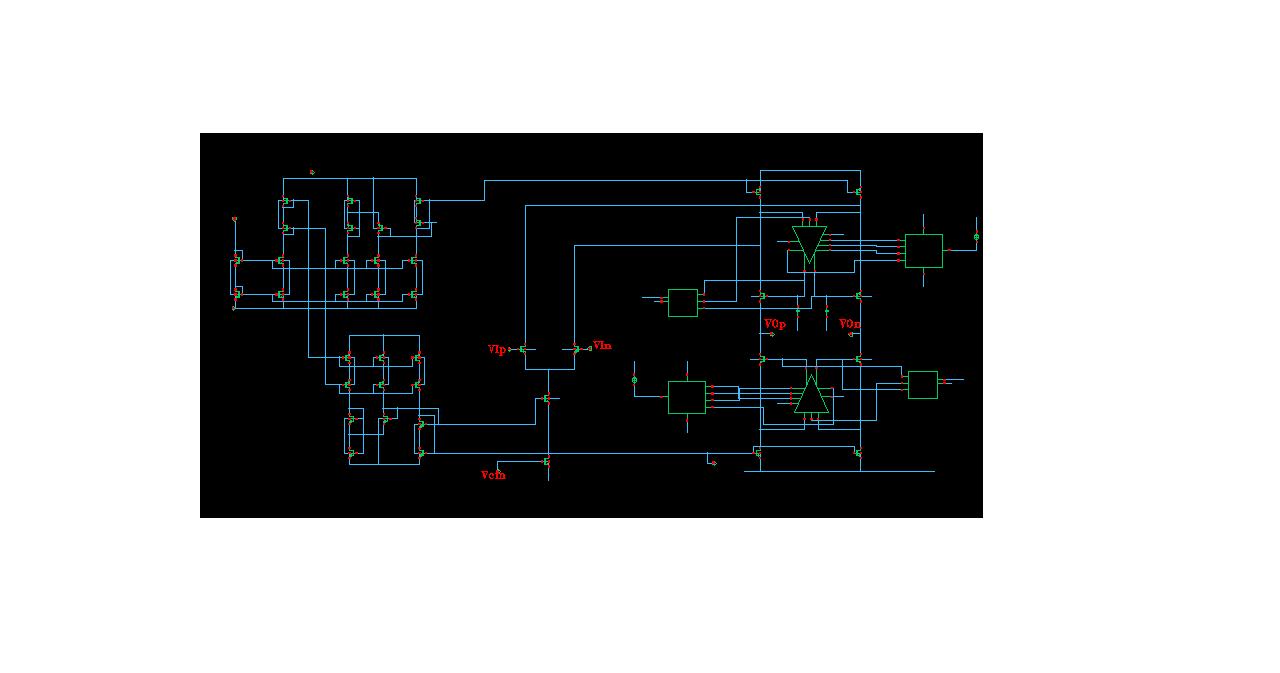

gainboost放大器电路图

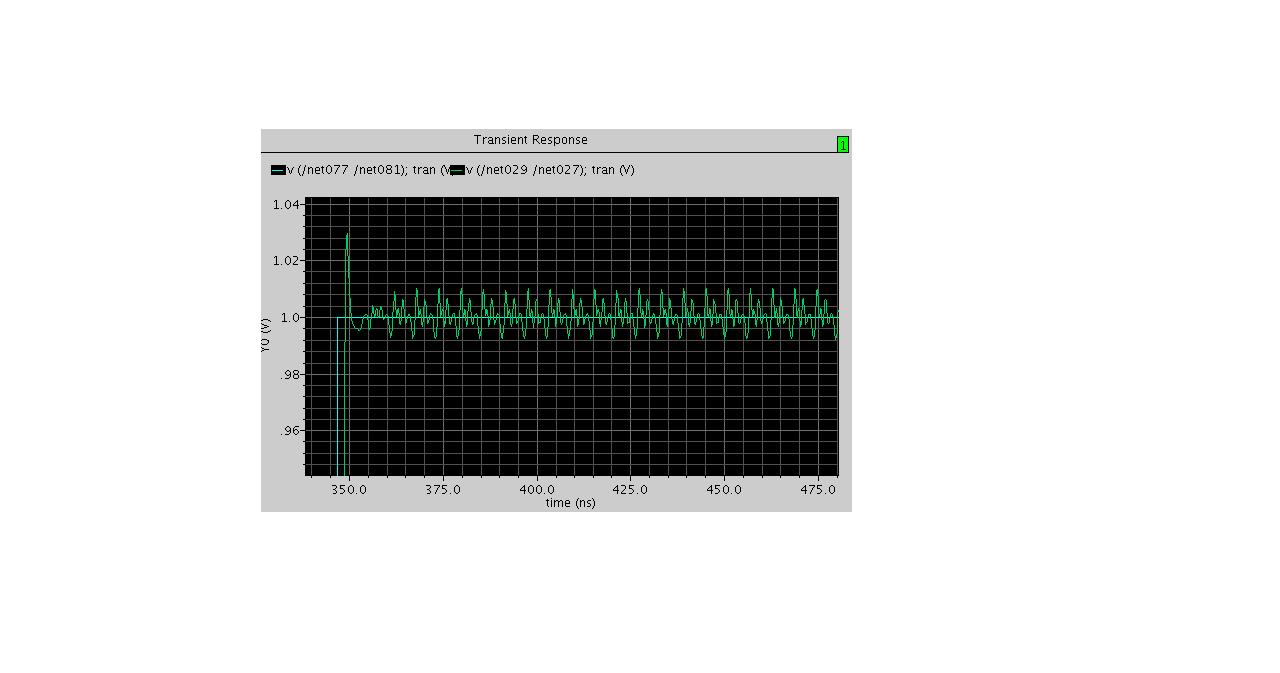

输出瞬态响应振荡
偏置也振荡
好复杂，你这电路这么多环路，光看主环路的stability是不够的。
CMFB在哪里?学习了
共模反馈环路以及两个辅助运放环路的稳定性肯定有问题
哪里有什么振荡，不是很稳定么
这么小的幅度也叫振荡?
才几个mV或者更小...
正常现象关注！。
