nmos esd结构分析

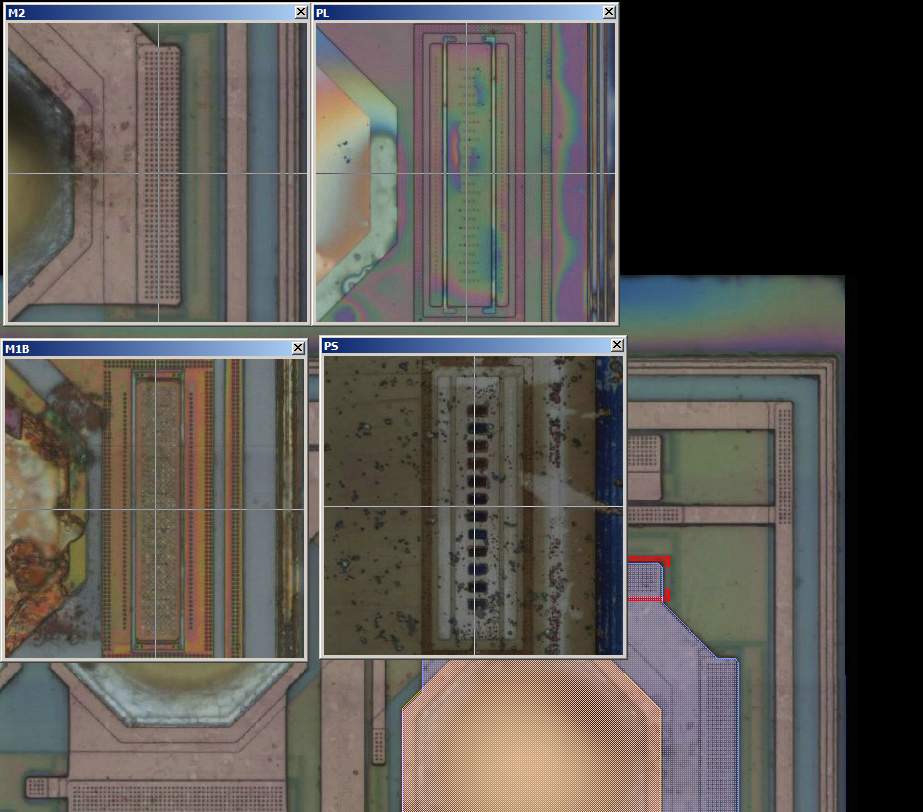

附件中为一个第一级ESD保护管的电路,象是一个nmos管,一端接输入PAD,另一端接GND,但是栅极是悬空的，不是ggnmos,也不是gcnmos结构,哪位能指点迷津吗?中间还有一些染色效果不一样的小块，不知道是什么东西

用的是chipsmith吗?

怎么看来gate是接地的啊

SCR,可能！

安溪铁观音批发零售网-茶叶批发,茶叶零售...
【安溪铁观音批发网】
【安溪铁观音集团】
【安溪铁观音茶叶】
http://www.tea315.com

是用Chipsmith,后来仔细看,好像是LSCR,但画法有点奇怪.

gate是悬空的,工艺好像是用cmos 0.5um HV

看不懂啊。

gate是悬空的.......

interesting

逆看不懂
.。。

刚接触不是很懂

我觉得就是一个截至的mos二极管，作为esd使用的

我谈谈自己的看法吧，用NMOS做ESD保护，通常将G和S相连并且接地，形成PN结当中的P区，这是因为nmos（标准cmos工艺）是做在P-Sub当中的。nmos的D端相当于PN结的N区，这样就形成一个反偏的PN结。其实这种方法和直接用PN结做ESD保护的原理是一样的！
切忌：不要将这时候的mos管当mos看了！呵呵，不知道我解释清楚了没有。
