N-booster 运放请教

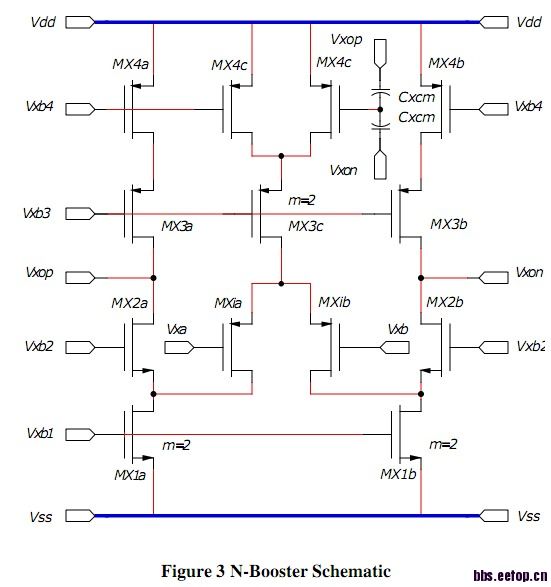

如图这是一个用于N boost的折叠运放，它的共模反馈电路中采样电路用的Cxcm=30fF，但是一般用的好像是大电阻，
另外，2个Mx4c P管应该组成了采样放大电路吧?它的输出接到了差分对电流镜管的源端而不是栅端，感觉不对，但是这是berkerly 论文来的，我想应该没错，所以请教一下，我自己把电路连起来仿真结果错了。

1. 对于共模反馈，输出阻抗小的op-amp可以用大电阻。这个是OTA，输出阻抗很大，你得用多大的电阻才能减小对增益的影响?其次这种电容的共模反馈至少上电初期必须把电荷清零。
2.两个Mx4c P管（确切的说是右边那个）起到了共模反馈的作用，用于调节运放输入差分对尾电流。你仿真不对只能说你没理解这个电路。

o，我明白了。多谢。这个电路我以前没看到过。请问哪本书上有介绍的吗?比如razavi或者allen的，或者是介绍这种接到mos漏端的反馈的吗?

    我也是第一次看到这种ota，但analog都是触类旁通的

    呵呵，我自己猜想，如果电路正常工作的情况下，4条支路的电流应该大概相等吧，而通过MX3C，和MX1a,MX1b的电流应该是各个支路电流的2倍吧?你觉得呢?

后半句是对的，但两路mx4c的电流不见得要一样，取决于共模反馈的稳定性
