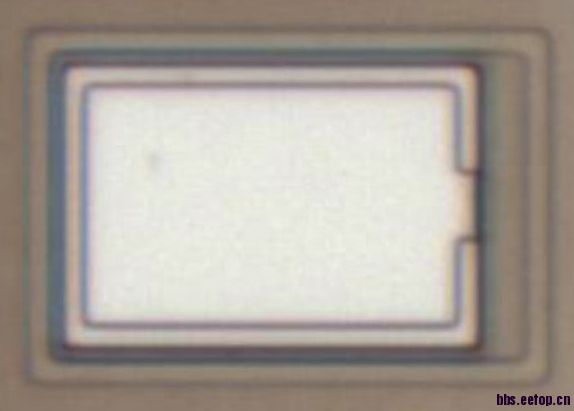

请问这种电容的结构和类型，及在库里对应的symbol，谢谢！

工艺有双层poly么?一端接地，一端接信号的固定电容。

    应该不是双poly ,  补充说明下图中poly打有3个通孔的引出端是电容的正极，围着poly的那一圈是电容的负极。最外面的一圈是和衬底直接相连的p+ ring

就是基本的poly电容吧，类似于mos电容，最外面一圈是sub

谢谢！负极是n+是吧，这种电容在库里面的名字叫做pcapacitor吗?
还有积累区 弱反型区 强反型区这些特性都会有吧?

    MOS电容的特性它应该都有，具体名字不同工艺定义的不一样
不过PCcap应该就是指这种电容了

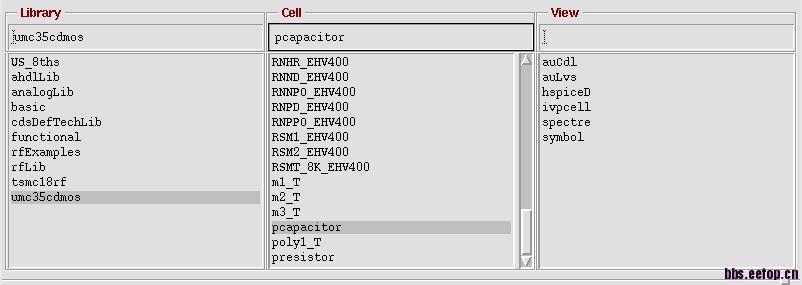

就是下图中这个pcapacitor是吧?charter umc tsmc工艺里面都有，但是工艺库的pdf文件都里面找不到描述，想尽量理解原电路，怕弄错了

你看一下cell的layout就知道器件结构了，看看都用了哪些层基本就能确定电容类型了

MOS Cap

里面的是N阱吗?
