atlas的基本实验：NMOS结构的仿真 遇到问题！急求！
录入：edatop.com 阅读：

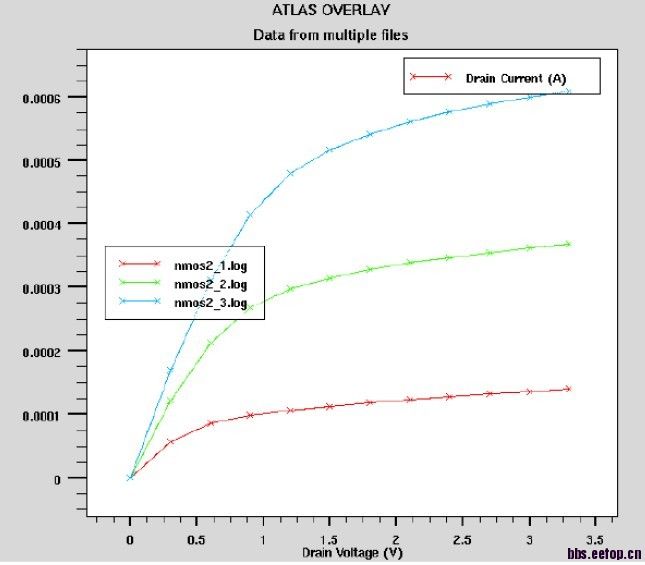

各位好，这两天做atlas的基本实验：NMOS结构的仿真（大部分atlas资料都详细讲述了这个实验），到实验最后一部分，在vgs=7V 7.5V 8V时生成Id-Vds曲线族这里，应该得到这样的曲线：

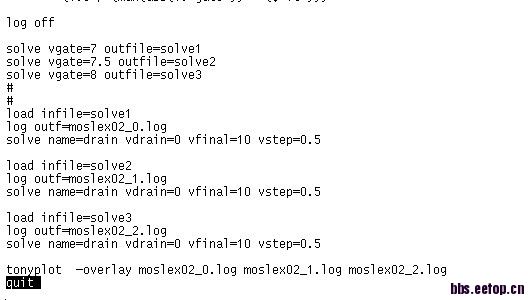

我的代码按照资料那样做，如下，应该没问题的：

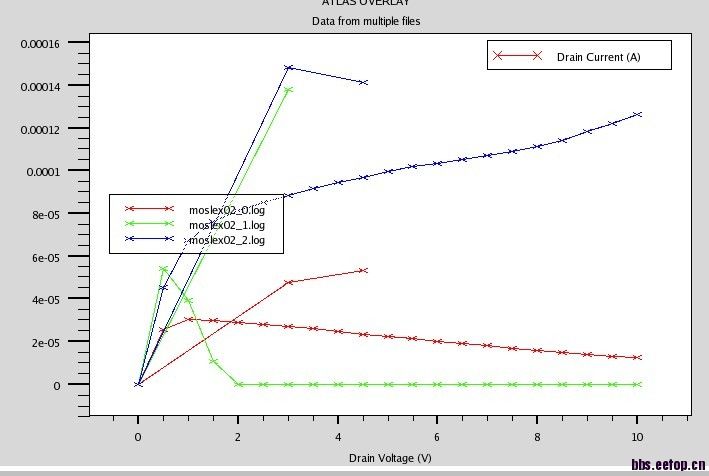

但是我却得到这样的曲线，很奇怪，每一个情况都有两条：
各位，请教是什么原因呢?
我的代码按照资料那样做，如下，应该没问题的：
但是我却得到这样的曲线，很奇怪，每一个情况都有两条：
各位，请教是什么原因呢?
顶上去，求解析
vgs能加到7v么?对照图也就到3.5
