mos小信号等效电路模型中的电容和物理模型中电容有什么关系
录入：edatop.com 阅读：

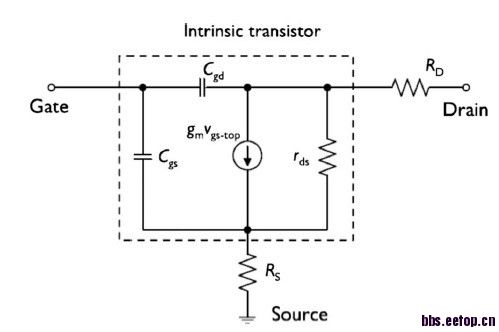

比如这样一个模型 里面的Cgs Cgd 跟电荷模型中Cij(i,j=S,D,G,B)有什么关系?
谢谢了
相等吧。
顶起来
我的理解，我们平时的小信号模型，是用集总参数代替一个实际的物理器件，其实是有问题的。如果忽略，那么就得到了图中的meyer模型，好处是比较接近我们平时对电容的直观理解，分析也很方便，但是缺点是仿真时用它，电荷不守恒。仿真时用的是非互易电容模型，好处是电荷守恒，缺点是与我们平时对电容的理解不一致（Cij！=Cji）。但是两个都是基于原始的物理机制推导得到的。
谢谢回复， 如果采用电荷模型得到Cij 那么能把等效电路列出来么?
在spice里面这些模型的拓扑是什么样的?
起来~
