二级运放的共模输入范围的问题

录入:edatop.com    阅读:

[attach]402358[/attach]

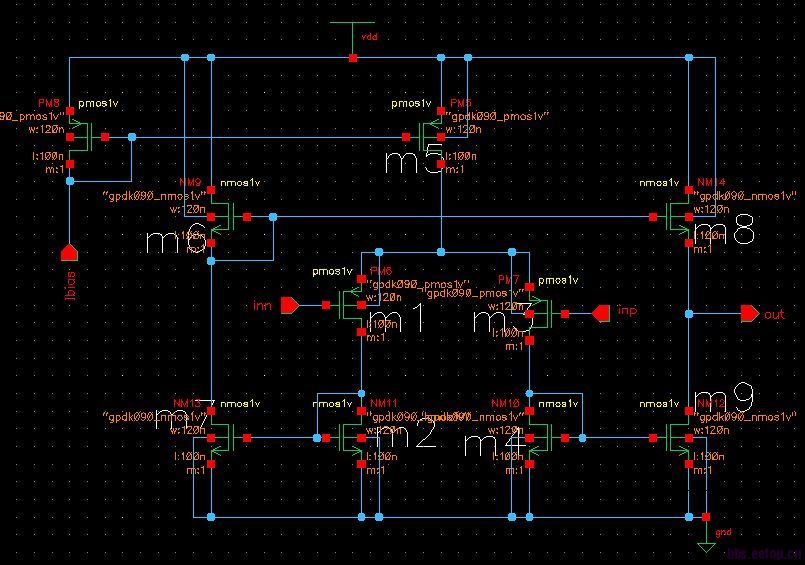

运放结构如图
输入共模电平的最小值 我觉得是由m2的Vgs和m1的Vth决定的
但是仿真结果看到的是m2的w越大 共模输入的最小值越大
他不是应该越小吗?
请问是哪里不对了
共模的最小值是不是(I/s2)^0.6+Vth2+Vth1 ?
求解答

op2

这 。 m2 m1 什么的根本看不清楚。 爱莫能助啊

应该把bench贴出来一起分析

图片另外贴了下
可以看清楚吗?
求解答

这是PMOS输入...

楼上正解!
