电流镜的极点

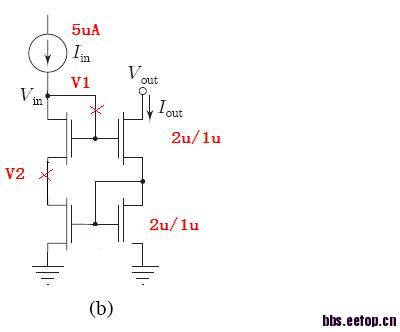

如图，wilson镜像电流源。v1和v2两点在看计算极点个数时，是应该考虑为同一个点，还是看成有两个极点?

在开环响应图中，我观察到这个结果。单独在v1或者v2点加个10p电容，我得到黄线和黑线，很接近。说明v1和v2只能看成一个极点?若同时在v1,v2加电容，则得到青色线

能不能再做个试验，在V1和V2分别加20pF的电容在看下AV曲线?

    分别加20p，得到的曲线类似10p时的，两条线基本重合。斜率也是-20db/dec，看起来好像就是一个点一样。不解。

顶一下。还是没想通

原则上要当成两个点看。画一下小信号就知道了，二极管连接的等效是一个小电阻。如果只挂一个电容，挂在这个电阻任何一端差别不大（但是还是有差别的）。如果两端都挂，差别就显现了。

应该不同啊

    同时加电容时，因为这两个点的输出阻抗很接近，那我应该看到2个很接近的极点，频率曲线应该一下子变为-40dB吧?但是我还是看到了青线先变-20dB，然后经过很长一段频率才变成-40dB。不是2个相近的极点

得到他人的解释，觉得比较合理。都挂电阻时，下面的是主极点，先和电容短路到地
，然后上面看下去就是1/gm ，次极点变成gm/C ，因此仍是先看到-20dB
