求助：怎样消除ring effect

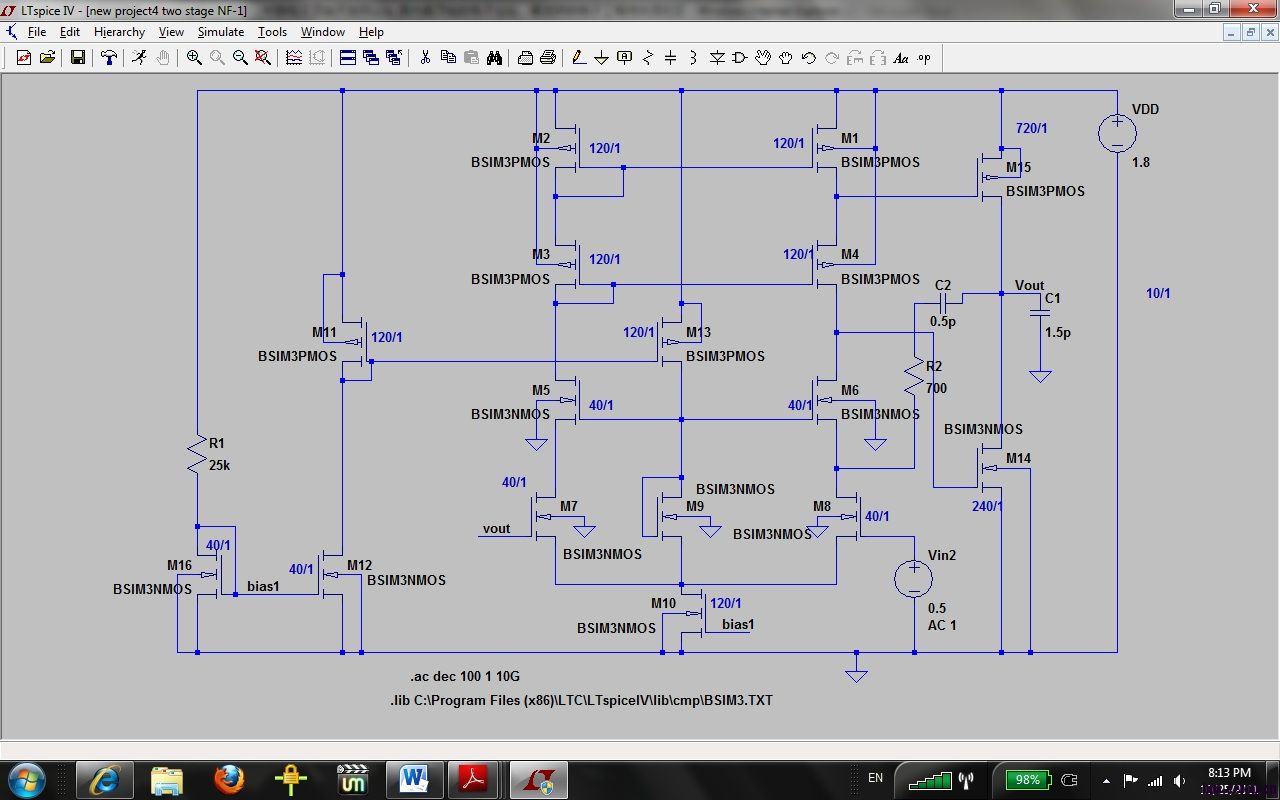

请教高手帮我看看这个电路怎样消除 negative facback 中ring effect, 我知道消除ring effect 通过增加它的damping ratio，增加它的damping ratio 通过增加它second stage的电流,我把second stage 的input transistor W/L调到很大，但是还是不行啊。还有这些三极管的尺寸怎么放，比如说同一rail 的PMOS 和NMOS

telescopic opamp

仿过开环吗?感觉第二级有问题，要是没问题的话可以试着减小输入级的gm，或者增大c2看看

应该是phase margin 太小
btw：R2是干什么用的?

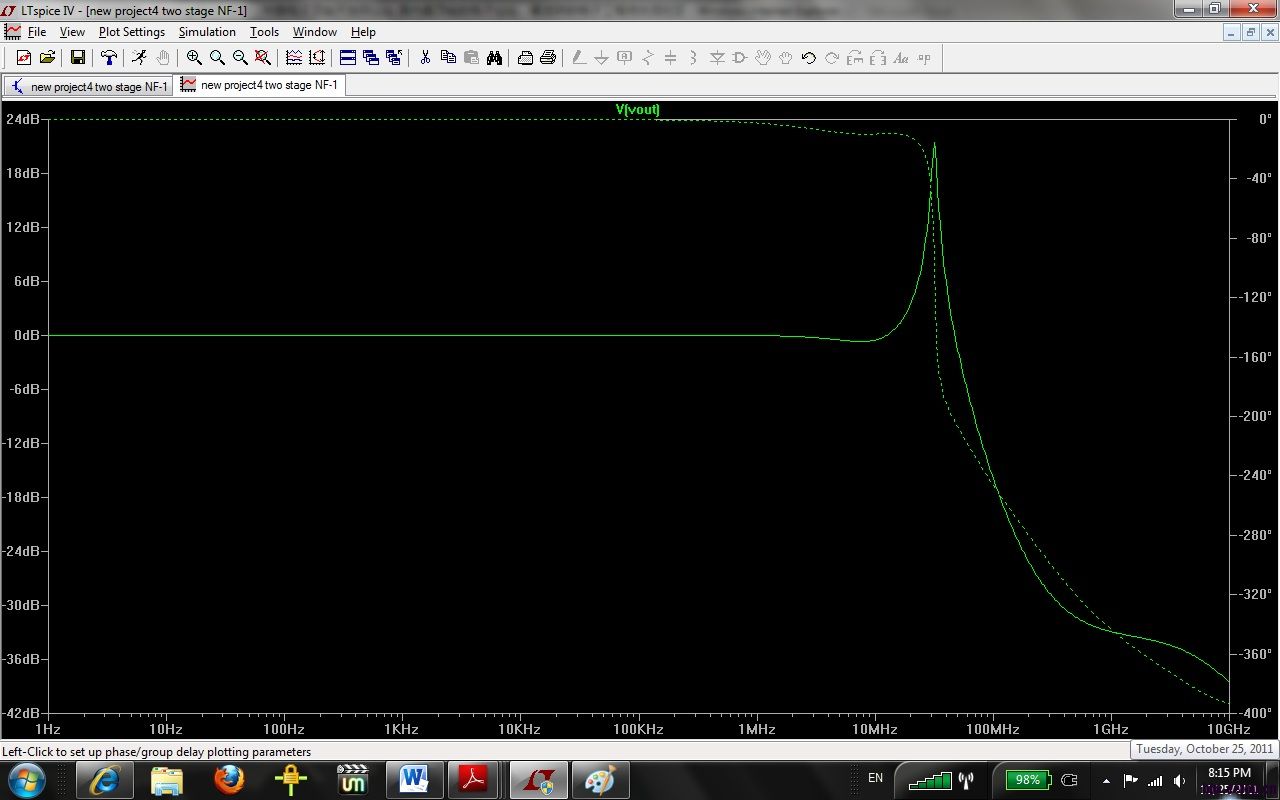

R2是补偿零点的。你的仿真的实线和虚线分别代表什么。你说的ring effect是想说让output尽快settle么。

谢谢各位的建议和看法，我把second stage 的三极管长度调小，仿真图片不知道怎么上传，感觉效果不错，没看见那个“牛角”了。各位有什么资料讨论怎样放pmos nmos尺度的吗?我最糊涂的就是这个了

不好意思，刚才传图片没传成功

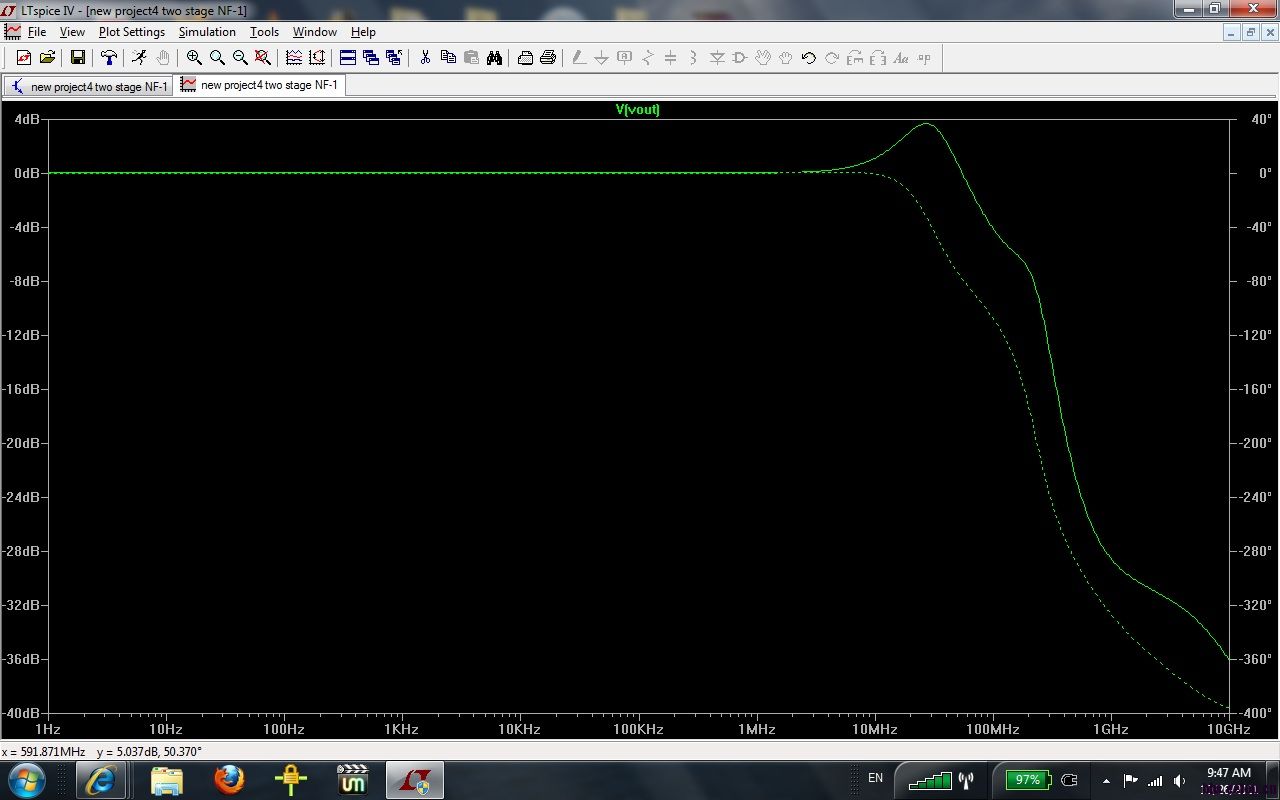

这是新的仿真图

    实线是frequency response, 虚线是phase response.

偏置没有问题?

    偏置是有问题，中间的偏置电流是变化的如果输入变化的话，我打算换一个。如果是全差放大器的话，共模反馈电路怎么连?我看有些文章还放开关，共模和全差电路混在一起，很复杂啊，有什么好的资料谈论pmos nmos尺寸的吗?

谁有马丁的书啊，刚刚在论坛上下载的"Analog Integrated Circuit Design"
by David Johns, Ken Martin 不可以解压了，文件已经坏了
