关于pipeline中的一副图怎么解释？
录入：edatop.com 阅读：

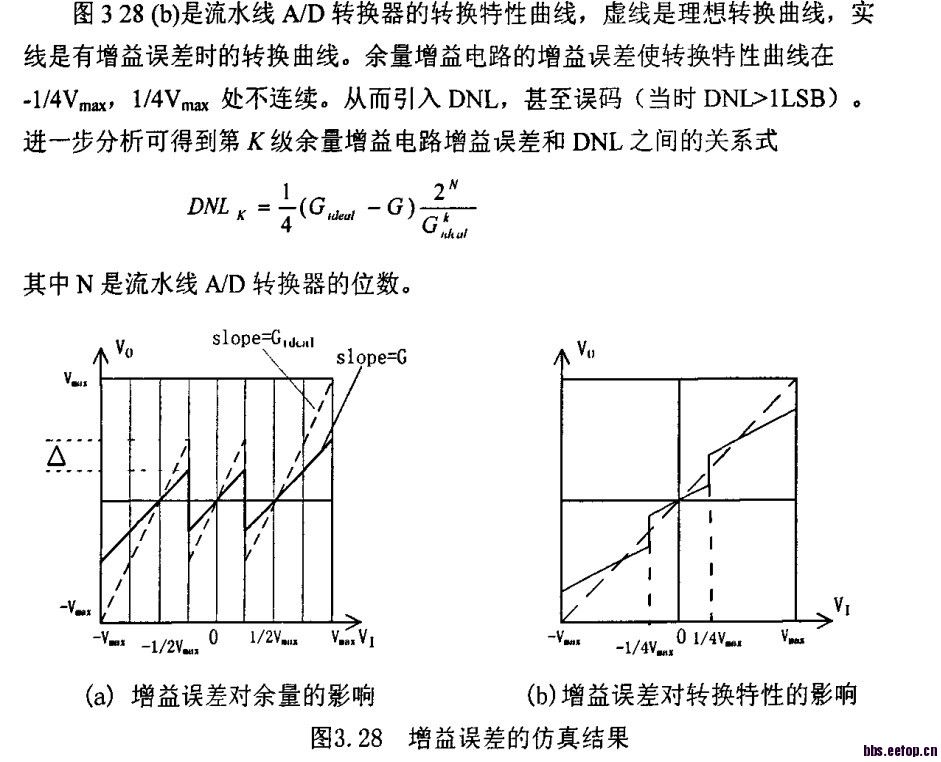

第2幅图，VO代表什么?影响DNL，难道就不影响INL吗?个人感觉都影响啊。求指导！
第二个纵轴严格意义上应解释为ADC输出做DA变换得到的电压值；
其既会影响DNL也会影响INL
左图vo表示MDAC输出，也就是residue。右图vo表示该stage折算后的总输出，也就是MDAC模拟输出residue，和flash数字输出dout之和，可以表示成residue/2+dout，其中2为1.5bit MDAC的增益。如果pipeline剩余部分量化精度足够高，将识别出MDAC输出中的误差分量，从而表现为DNL和INL误差。DNL误差和INL误差总是同时存在的。
