关于这个电路的阻抗

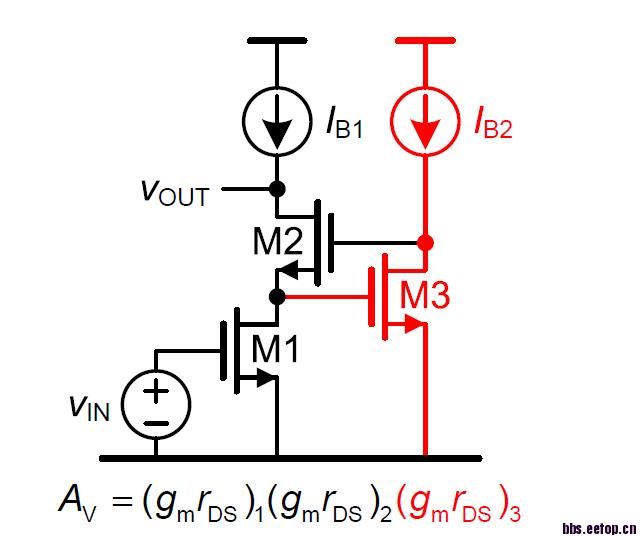

看 拉扎维 关于cascode那一章节，说的很清楚，图中的M3的栅，也就是M2的源，M1的漏，是一个低阻的节点

图是出自 Sansen 的ppt上的吧?

    是出自Sansen的ppt.
单纯的cascode,在那一点确实是一个低阻的节点，但是加了M3不会有影响么。M3应该是个反馈吧，它引入了电流-电压反馈呀，不是应该增大了M3栅极的电阻么?

    向上看减小，向下看不变。并联反馈。

    不要向右看

这是电压-电流负反馈，不是电流-电压负反馈。M2是反馈管，M3不能构成反馈。

注意M3的栅漏级接的管子M2构成了一个并联负反馈，所以从M3的栅极看进去的阻抗会减少，看看环路增益多少，就知道应该减少多少了，我觉得是减少M2增益的倍数

gain boost
你自己推导下就知道了，用负反馈去定性看也可以

    请问并联反馈是怎么看出来的，环路是哪个，这个电路这个vin和vout对判断反馈很有干扰啊！
    谢谢！

    对这个反馈看的不是很明白，特别是这个环路是哪个?

我认为，M3gate升高，通过M3作用，M3drain降低，再通过M2作用，使M3gate降低。
请高手指正

说说我的看法
整体来，输出是串联反馈，因为反馈网络的取信号节点和输出节点不在同一节点，电阻增大倍数就是环路增益
gm3*r03
关于M3管栅极，以此点为输入，输出不变，显然此点信号源和反馈网络连于同一节点，为并联反馈，电阻减小，环路增益还是gm3*r03

   近似有 M2的源阻抗是1/GM(2), Gm(2)=gm2*gm3*ro3
