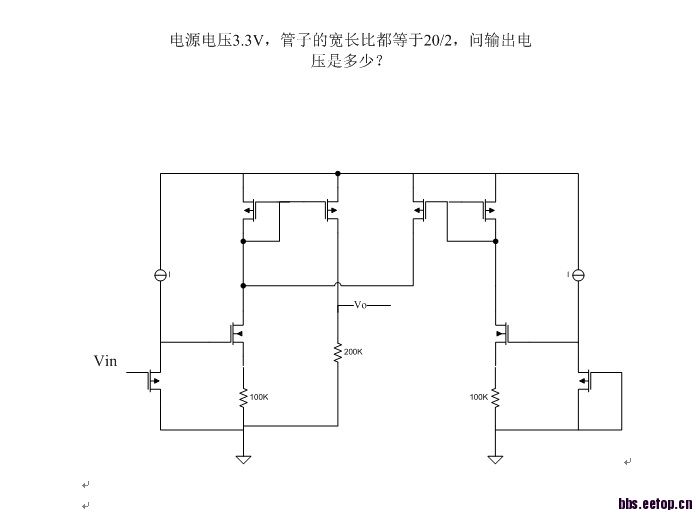

刚刚看到的analog笔试题,求解

录入:edatop.com    阅读:


vout=2*vin

这题上次有人问过了,看来很流行

V_I转换电路?

2楼正解。右侧是抵消左侧的直流输入电流,输出电压通过200k的电阻放大了一倍,故为2Vin

左边PMOS管流过的电流是VIN/R,镜像后*2R,结果2VIN
问下,这个电路时用什么地方的?


是哪两路电流相抵消,为什么不是相加?

不对吧?是两倍吗?右边电路只是抵消了一个vgs的作用,但vin还是要降一个vgs才去除以100k的啊

呵呵,左边(vin+vsgp-vgsn)/R
右边(0+vsgp-vgsn)/R,分流 相减 vin/R,镜像后*2R=2Vin
就是不知道这个电路干什么用的,知道的说下哈,如果只是为了产生两倍电压的话,很多电路比这个好用的多哈

用在哪里呢?

可以看成VIN和GND通过PMOS levelshift后差模输入
但是就是不知道有什么用



   我可不可以弱弱的问一下,两个vgsn为什么相等? 两个n管流过的电流不等啊。谢谢


jlinky 前辈说的有道理,流过的直流电流相等,因为Vin是在直流工作点附近波动的交流小信号啊,

这个电路实现Vo=2*Vin有个前提,就是要满足左边100k电阻上面那个NMOS管的1/gm<<100k,这样才有Gm=1/100k,从而该路电流等于Vin/100k;右半部分镜像提供电流给该NMOS,增大gm,使1/gm<<100k更易满足


Vin是直流或瞬态信号吧

(200K/(100K+1/β))vin
