与非门中的毛刺
录入:edatop.com 阅读:

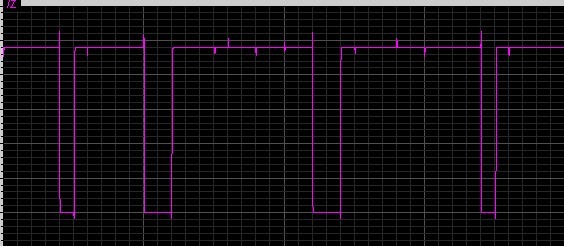

我用90nm的库搭了个与非门用于比较器后的编码,可是输出有好多毛刺,请问这个是否有影响?怎么能消除这些?看着好不爽啊
应该不要紧,
没什么影响,就当山寨货用吧
做数字的没有毛刺是很幸运的事,只要毛刺不至于影响电平判别问题就不大。
这个哪里是毛刺啊,对逻辑电路来说,离vih和vil都很远啊.数字电路就用数字的逻辑来分析,尽管好像电路是用模拟的方法来搭的
这不是毛刺,你可以吧与非门的某一个输入延迟个1nS左右看看会不会有毛刺,如果有就说明你的电路的稳定性有些风险。比较好的做法是尽量少用逻辑电路,多用时序电路。比如说这个我估计可以用D Flip Flop完成的话就好。
对了,你的波形中高电平的那些毛刺很正常,谁都没办法去掉。这种毛刺不会影响电路信号的。
给个你的电路看看,不知道是电源的问题还是竞争冒险的问题
学习了,谢谢
对你这句数字都是用模拟的方法来搭的很感兴趣,我现在正在设计单元库,方法就是一个一个管子搭,但现在非常苦恼不知道怎样确定cell管子的宽长比,比如与门。请问你了解嘛?求指教
那个不算毛刺,只是寄生电容充放电而已
