bandgap问题求解
录入：edatop.com 阅读：

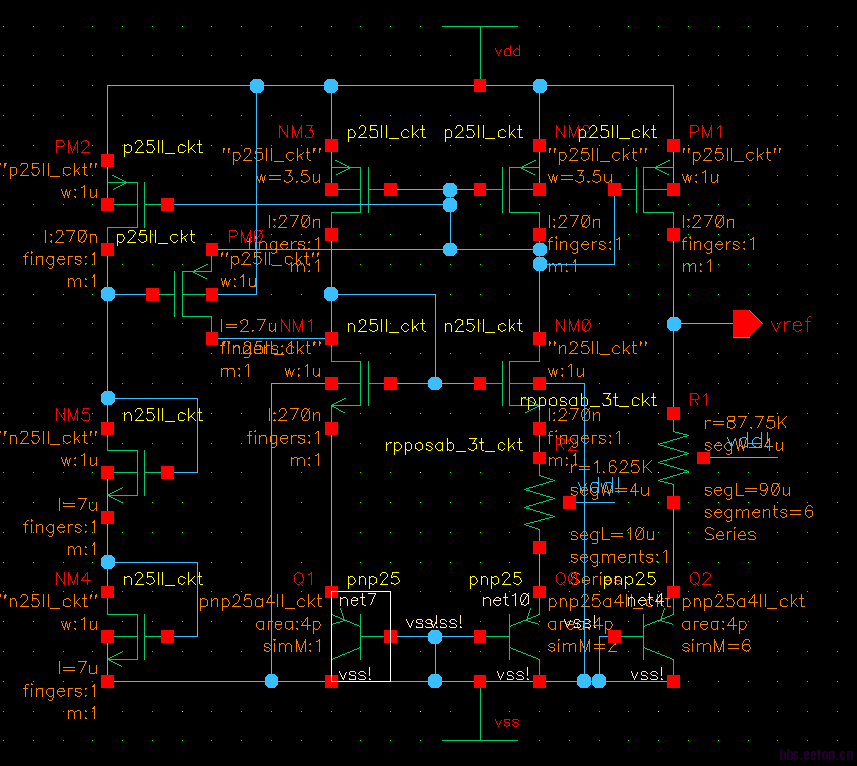

如图电路，现在输出在1.17v，当温度下降时输出电压下降很快，温度上升变化则很慢。请问这个情况怎么解决。
ptat电流小了，
减小m=2上面的那个电阻，或增大输出PMOS管的宽敞比。
但是这样的话电路的电流是不是就太大了 ，最大电流要求不超过15u。
照你描述的可以知道正温度系数偏大，微调一下就行。VREF=VBE+R2/R1*VT*INn.
降低后一项就行。减小R2或者增大R1,R2是输出支路上的电阻
budong
