LDO带负载不稳定,怎么办？

plots? circuits? first show something before others answer

从你的提问来看，你对这个LDO小系统不是很熟悉，想想楼上的话再问吧

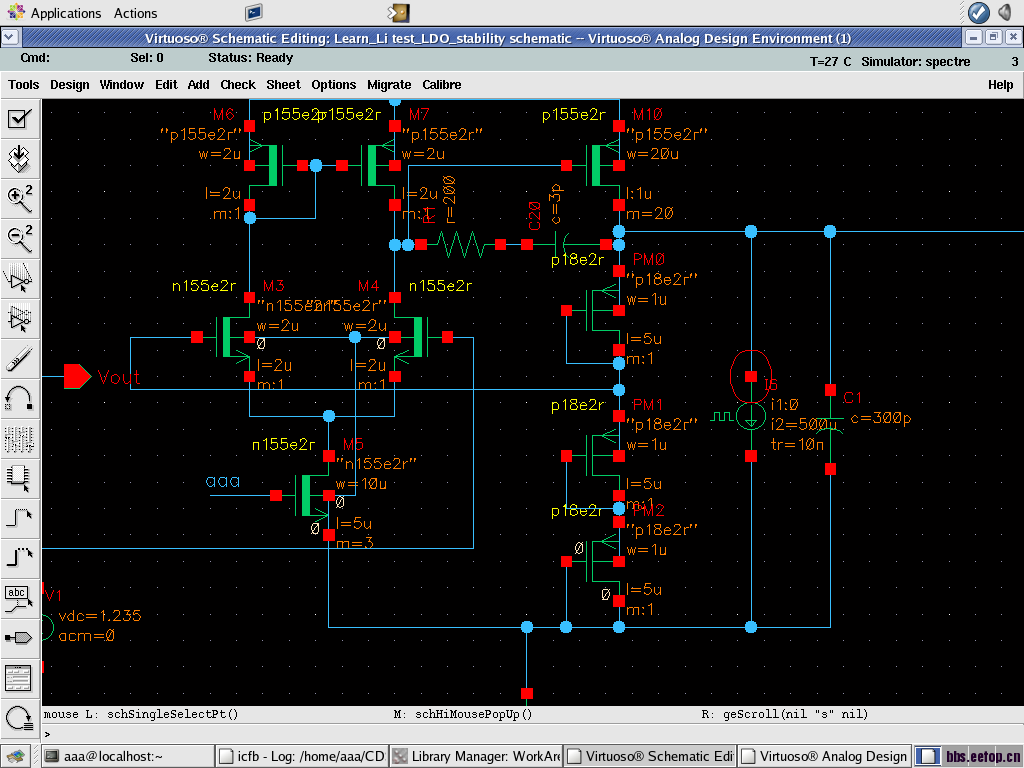

不好意思,忘记贴图了,现在补上.为了防止振荡,使用的很简单的结构,补偿也只使用了米勒补偿.调整管的尺寸已经很大了,但是带负载性能仍然不是很好.

望各位高手解答

环路增益，稳定性有问题吧，贴个dB图来看看呢

运放给的直流偏置是多少啊?给的不好就会有问题

    恩,貌似是的,我的运放的偏置才给了不到0.5,现在加大了效果好了一点.

    你这 显然 没设计过电路啊

把你运放的环路增益贴出来看看，从你的图上看，好像不是很好吧！

不是环路增益的问题，是SR的问题，加个输出级试试。

    恩,是的,我才做了一年啊

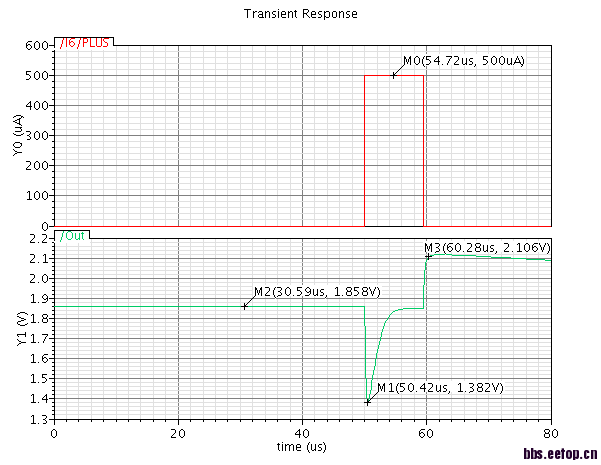

     环路增益我仿了很多次，相位裕度还是够的阿，就是管子尺寸大了后，带宽变得很低了，不知道别人出现过这种情况没有?

看样子不是稳定性的问题，而是速度不够：或者是小信号的带宽窄，或是大信号的SR不够，增大自身电流对这两方面都有改善，但要想把好钢用在刀刃上，还需仔细分析。

想必GBW很小

老实讲，看到这个电路有点晕，不像一个能很好工作的架构，reference用Vgs?驱动级完全没电流能力，怎么可能会有好的瞬态响应，再加上密勒补偿，第一级输出电容增大，更是降低了负载瞬变能力，大信号完全不合适。不知道说啥了，还是多看看书，看看paper，相信你会把电路都改掉的

    谢谢指教,我这篇的结构直接就是IEEE上搬过来的,这么简单也没办法啊,要用在RF环境下,怕振荡,刚才试了一下ALLEN的current boosting，瞬态响应增强了不少。

同意，不是稳定性的问题
这种内部补偿的LDO，
瞬态响应就是个悲剧
带宽是最大的制约因素，由于输出极点是变化的，主极点比较低；两级结构增益也是不是很大，所以带宽很难做上去
提高瞬态响应有几个方面
1. 增加运放电流，基本上电流越大，效果越好，但是随着电流的增加，效果会越来越小
2. 增加输出pmos的width，不过这个不是线性的，有一个最优的尺寸，width小的时候，环路增益小，但是运放负载小，width大的时候，环路增益大，但是运放负载大
3. 输出电容，减小输出电容，可以增大次主极点，但是小的电容，对peak电流的抵御能力又会降低，所以这个电容也是一个折中的设计
当然会有一些办法来提高速度
比如，动态补偿，boost电路

环路有问题

18#回复比较中肯。
我建议你看看你具体的负载情况，频率高的话，直接加电容平抑波动；
频率低的话，用响应快的电路比较合适。

18楼的讲的很深刻

   瞬态主要由GBW和SR决定，通常SR起主要的限制。由于你的EA本身能够提供的电流有限，如果要想增大SR，考虑增加一个瞬态增强模块（有各种各样的paper）。或者将修改你EA结构，比如对称的OTA。另外米勒补偿本身就会使SR变差。
