razavia ptat voltage 疑问

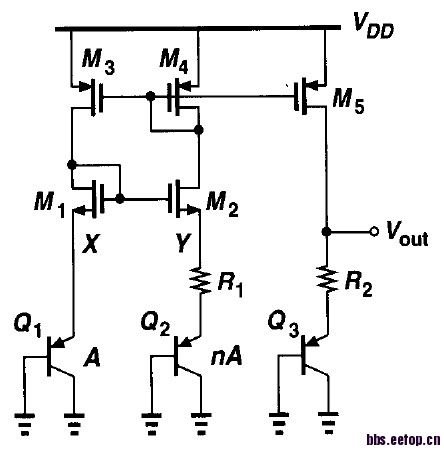

这是razavia书上讲bandgap的电路图，我对此电路进行直流，瞬态仿真，电路均能启动。当我瞬态启动时有大约12mv的一个尖峰，但电路的输出尖峰过后就趋于稳定的。我想知道这个电路需要启动电路吗?为什么?尖峰是因为什么原因产生的?还有此电路的输出并非2.5V，而是随着电阻（电阻我设在1到10k之间）的比值有很大变化，谁能解释下为什么?此电路有何用处?PSRR我还没仿，请问是怎么仿的?
小弟在此谢谢大家，希望大家能不吝赐教。

电阻分压啊，电阻不同当然输出电压不同；把Vout表达式写出来就明白了。

1. 启动电路是要加的，即使仿真时候不加也可以启动，也要加
2. 带隙的设计首先要确认BJT的电流，在这个电流下，根据温度系数最小，再计算电阻阻值，电阻阻值固定下，然后在看DC，tran，确保直流工作点，瞬态响应等

    您好，非常感谢您详细的解答，本人是菜鸟，您的回答给了我设计bandgap的一点方向感。
本人愚钝，还是有些不懂的地方，麻烦您给解答。BJT的电流是根据具体电路要求确定的吗?如果是的话您能举个例子吗,比如功耗或其它什么的指标?您说根据温度系数最小，再计算电阻阻值。我们的目的就是使温度系数为0（当然无法达到绝对的0），Vbe的温度系数受集电极电流，带隙电压Eg的影响，如果BJT的电流确定了，带隙电压的影响该如何考虑呢?关于Vbe的温度系数还有其它的考虑因素吗?还有我仿瞬态时有个时间很短的电压尖峰（11mv左右），不知道怎么回事?对于正温度系数的考虑我们该注意些什么呢?
再次感谢

建议你问问题的时候，能把问题一个个分开，一行不要写太长，都堆在一起，看起来很累。

1)BJT的电流是根据具体电路要求确定的吗?
2)如果是的话您能举个例子吗,比如功耗或其它什么的指标?
3)您说根据温度系数最小，再计算电阻阻值。我们的目的就是使温度系数为0
（当然无法达到绝对的0），Vbe的温度系数受集电极电流，带隙电压Eg的影响，
如果BJT的电流确定了，带隙电压的影响该如何考虑呢?
4)关于Vbe的温度系数还有其它的考虑因素吗?
5)还有我仿瞬态时有个时间很短的电压尖峰（11mv左右），不知道怎么回事?
6)对于正温度系数的考虑我们该注意些什么呢?

    期待高手的解答

1. 要。
2. 零电流也是稳定点。
3. 启动瞬态决定。M4 gate电容充电时电流过冲。
4. 电阻变化偏置电流变化。
5. VDD加1AC。
